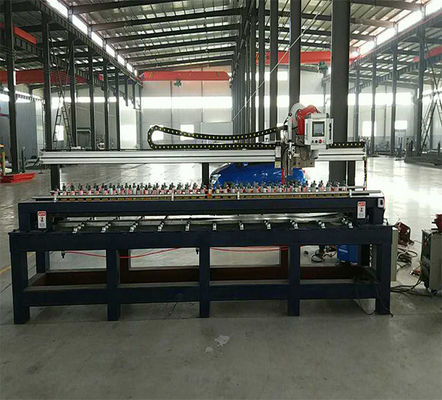

薄型金属プレートシーム自動溶接機 MIG 考えるプレートスプライシング 溶接機 3000mm メタルプレートの溶接機
機械ボディの基本サポート部品は,底梁,圧縮梁,その他の部品で構成されています.機械ボディは,鉄鋼構造部品からできています.高強度で細かい変形がある;
キープレッシング装置は,対称の左と右の2つのセットに分かれ,作業部品の両側に分離して圧力を適用できます.空気圧は調節可能です.そして鍵のプレッシング足は鋼の構造部品でできています.
ウォーキングメカニズムの組成は,横梁,下部銃メカニズム,スライダーから構成されています.機械は,直線的なウォーキングメカニズムとしてギアとラックを使用します.モーターは DC 変速速制御モーターです機械の歩行装置は,高い精度,安定した歩行,高いトルクなどの特徴を持っています.
溶接銃の引き上げメカニズムの引き上げと落としは,空気力によって駆動され,シンプルな構造,迅速で安定した動作,高重複精度,そして便利な操作引き上げ動作のガイド部分は,動作の安定性と柔軟性を確保するために線形ガイドレールを採用します.
背面の形状する溝の材料は赤銅で,上には加工された形状する溝があります.
溶接のための特殊機器の溶接要件:
1工件材:炭素鋼,Q235
2作業用品の仕様:
溶接材料の厚さ 1~4mm
溶接板の長さ: 3.2m
3溶接プロセス:
1CO2ガスシールド溶接
2溶接シーム組成の要件: 結合と破れた端間の隙間 0-0.5mm
4溶接前要件:
溶接シームのバック関節は,切口が可能な限り平らで,巻き込みの縁,ベーブリングの縁などなく,溶接シームエリアは,バブル,油の汚れがないことを確保する必要があります.溶接品質に影響を与える他の要因プライマーのスプレーや亜鉛塗装されたプレートは,溶接前に磨く必要があります.
仕様
| ポイント | 仕様 |
| メタルプレートの厚さ | 1mm4mm |
| メタルプレートの幅 | 1000~3200mm (調節可能) |
| メタルプレートの長さ | 調節可能 |
| 溶接後の幅 | 3200mm未満 |
| メタルプレートの材料 | 炭素鋼Q235 |
| 溶接型 | MAG ((20%CO2+80%Ar) /MIG |
| 溶接線 | Φ1.0-Φ1.2 マシッドワイヤ |
| 圧縮方法 | パネウマキーの圧縮 |
| 溶接速度 | 300~1400mm/min |
| 銅 | |
| 冷却 | 空気が冷たい |
| イデル・スペッド | ステップレス調節 (0~4000mm/min) |
| 運転タイプ | ラインナーガイドとギアとラック |
