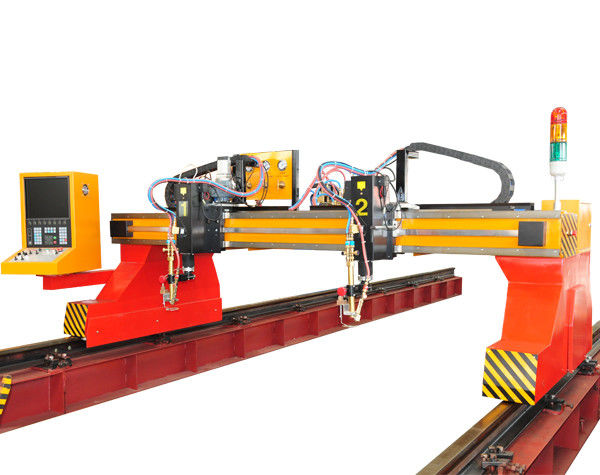

| 名前: | CNC血しょうカッター | モデル: | CNCSG4000 |
|---|---|---|---|
| 伐採面積: | 3X8m | 切断の厚さ: | 6-120mm |
| Thicnessを切る血しょう: | 1-40mm | 電源: | 220-440v |
| 血しょうモデル: | 300 | ||
| ハイライト: | Gantry CNCSG4000 カッター,300 プラズマ電源,厚さ6-120mm の鋼板切断 |
||
技術仕様
1 ブランド: TAYOR
2 モデル: CNCSG3000
3 仕様
| 番号 | 説明 | 仕様 |
| 1 | レール幅 (mm) | 3000 |
| レール長 (mm) | 8000 | |
| 有効切断エリア (mm) | 2000x6000 | |
| 駆動 | Y軸 Panasonic ACサーボモーター *2セット | |
| X軸 Panasonic ACサーボモーター *1セット | ||
| 最大移動速度 | 12000 mm/min | |
| 2 | トーチ移動ステーション |
合計3つの移動ステーション 2セット ステーション1: 酸素燃料トーチ ステーション2: プラズマトーチホルダー |
| 3 | 火炎トーチ |
切断厚さ 5-120 mm 切断速度: 50-800 m/min |
| 4 | プラズマ切断トーチ番号 | ストレートトーチ |
| プラズマトーチ高さセンサー | THC | |
| 5 | 衝突防止トーチホルダー | TAYOR*1セット |
| プラズマ切断速度 | 50-4000 mm/min | |
| 6 | プラズマ源 モデル | 300/CoreTM |
| 7 | 接続 T | |
| 8 | ネスティングソフトウェア | オーストラリア FASTCAM (プロフェッショナル版) |
| 9 | PLC | Delta* 1セット 台湾、中国 |
| 電気部品 | Schneider | |
| ケーブル | CE準拠ケーブル | |
| 10 | 水槽テーブル | ユーザー自作 |
4 精度
| 位置決め精度 | ±0.5 mm/10000 mm |
| 繰り返し精度 | ≤±0.1 mm |
| 速度設定誤差 | ≤±5% |
| THC精度 | ≤±0.5 mm |
| 辺長誤差 (mm) | ±0.5 mm |
| 基点復帰誤差 | ±0.4 mm |
| 交点誤差 | ±0.5 mm |
| 線画順逆誤差 | ±0.2 mm |
5 作業条件
|
電源 温度 湿度 環境 |
機械: 220 V±10%; 50-60 Hz (カスタマイズ可) プラズマシステム: 3×380 V±10%; 50-60 Hz (カスタマイズ可) -10 °C ～ 50 °C 90%未満、結露なし 換気良好、大きな振動なし |
| 酸素燃料切断ガスタイプ/品質 |
酸素: 0.5-0.8MPa 純度: 99.5%;流量: 1.0 m³/min 燃料ガス: プロパンまたはアセチレン 圧力: 0.05-0.1MPa |
| プラズマ切断プロセスガス |
プラズマガス: 空気、O2、N2 シールドガス: 空気、N2 供給ガス圧力 6.2 ± 0.7 bar (90 ± 10 psig) |
