商品の詳細:
|
| ワーク外径範囲: | ファイ50～ファイ500mm | ワークの長さ: | 3000 mm |
|---|---|---|---|
| 最大ワーク重量: | 500kg | 溶接工程: | 全自動TIG（ルート、フィル、キャップ） |
| 溶接トーチ: | 400A水冷TIGトーチ | 溶接電源: | パナソニック YC-400TX |
| 回転速度: | 0.1～2.0rpm | 入力電源: | 三相AC 380 +/- 10% V |

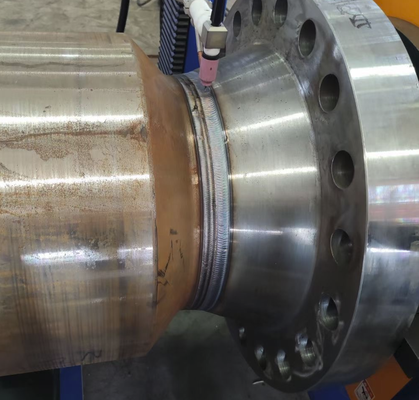

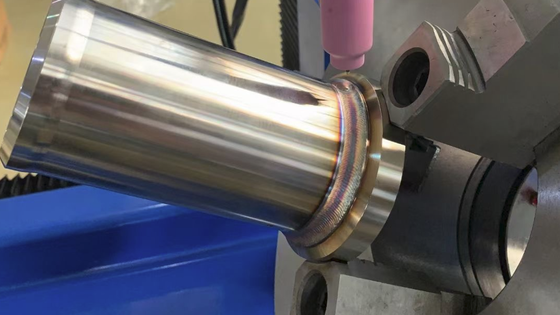

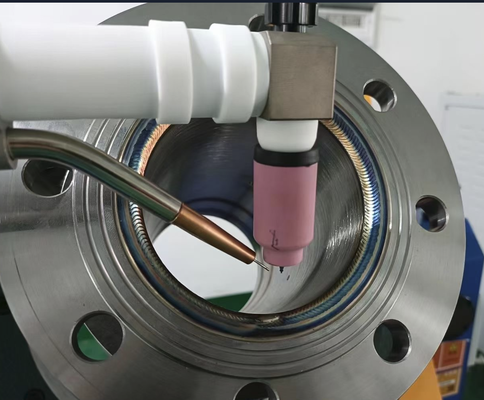

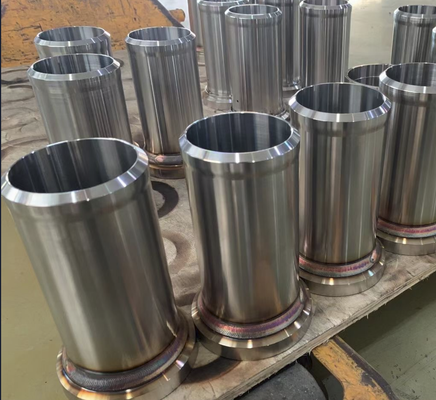

| アプリケーション: | パイプとパイプ、パイプとフランジ、パイプとエルボ、パイプとTジョイント、CSとSS | ||
| ハイライト: | 全自動TIG溶接プロセス,パナソニック YC-400TX 電源,パイプ対パイプフランジ溶接 |
||

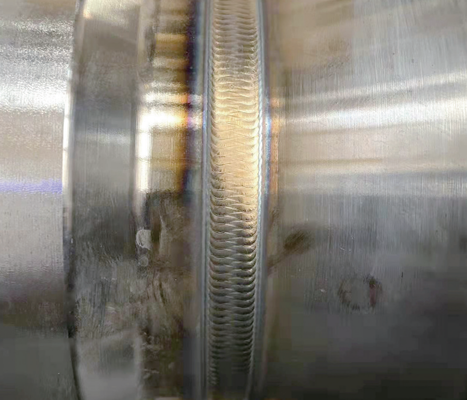

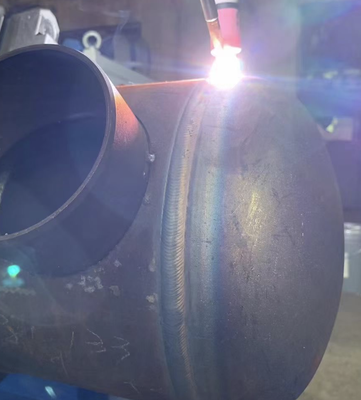

この自動TIG円周溶接機は、ルート、フィル、キャップパスをカバーする全自動TIG溶接プロセスを採用しています。溶接ガンは固定され、ワークピースが回転することで、溶接コストの低減、高い複合効率、簡単な操作を実現します。高デューティサイクルと長寿命の自動二重水冷溶接トーチを装備しています。
| ワークピース外径範囲 | φ50 - φ500 mm |
| ワークピース長 | 3000 mm |
| 最大ワークピース重量 | 500 kg |
| 溶接プロセス | 全自動TIG（ルート、フィル、キャップ） |
| 回転速度 | 0.1 - 2.0 rpm |
| 入力電源 | 三相AC 380 ± 10% V |
| 項目 | コンポーネント | 数量 |

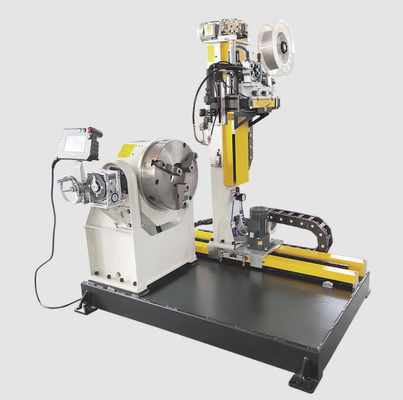

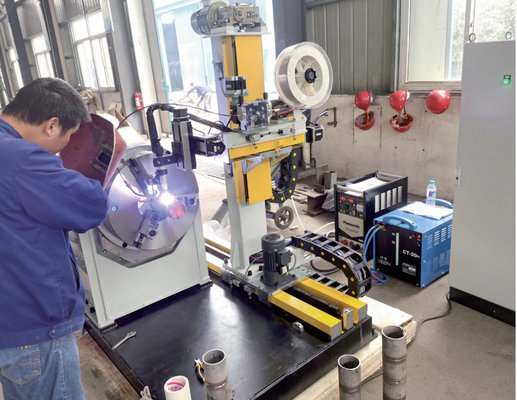

| 1 | MWHF-HL30円周溶接ホスト（フレーム、回転パワートヘッド、セルフセンタリングクランプ装置、トーチコラム、ケーブルアセンブリ） | 1セット |
| 2 | 400A水冷TIG自動溶接トーチ | 1セット |
| 3 | 溶接電源 Panasonic YC-400TX | 1セット |
| 4 | 自動溶接オペレーター（レール+ベース） | 1セット |
| 5 | 電動アーク長スイング、水/ガス/電気TIG切り替え装置 | 1セット |
フレームは、調整可能なサポートフットとラックアンドピニオン付きリニアガイドレールを備えた最適化された鋼構造です。回転パワートヘッドは、高精度モーター、減速機、および旋回ベアリングを使用して、広い速度範囲、安定した動作、および小さなバックラッシュを実現します。ローラーブラケットは、長尺ワークピースをサポートし、高さと軸方向の位置を調整できます。
