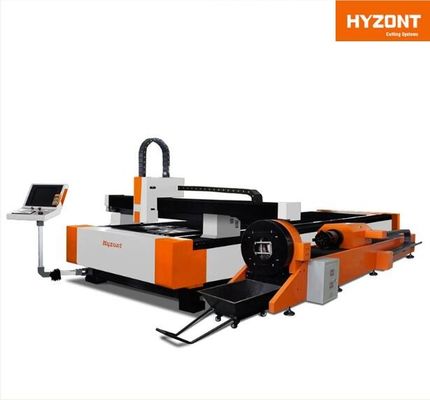

鋼板とパイプを同時に切断できる多機能ファイバーレーザー切断機

鋼板とパイプを切断できる多機能ファイバーレーザー切断機 500W、1000W、1500W、2000W、3000W、4000W

主な特徴
► 高効率
► 低消費電力
► あらゆる素材に対する高い切断能力
► 低材料消費
► 低メンテナンス要件
► 高速切断
► 高ビーム品質
► モジュラー設計
► FlyCutおよびFastCutテクノロジーで生産性を向上。

ファイバーレーザー切断機の利点
1. 機械のフラット部分の構造は、サーボモーターとラックアンドピニオンシステムの組み合わせによる駆動方式のHTF-1530Tタイプに基づいています。このシステムにより、0.05mmの高精度と高速、さらに1.5Gの加速速度を実現できます。この組み合わせの利点は、特に形状要求の厳しいオブジェクトの加工に反映されており、Mシリーズと比較して作業効率が最大40%向上します。この装置は、作業エリアが3,000 x 1,500mmの固定テーブルを備えています。

2. 機械のもう一方の部分は、長さ3,000mm、直径150mmを超えないセクションの加工用に設計されています。これは、チューブレーザーの非常に精密な原理を使用しています。材料は、リアチャックから精密に制御されたトロッコを通してフロントチャックまで、切断ヘッドの下に供給されます。この機械バージョンの両方のチャックは、機械的な設計で供給されます。

3. ファイバーレーザー切断機は、2つのプログラムで制御されます。2D切断用のCypCutと、セクション切断用のCypCut Tubeです。表面切断のソースデータは、最も一般的な形式である.dxfでインポートされ、さまざまなソフトウェアプログラムから生成できます。セクション切断のデータは、.iges形式でロードされます。セクション切断のデータ準備には、Solidworksソフトウェアが強く推奨されます。メーカーは、その完全な互換性を保証します。レーザー切断用の両方のプログラムを2つのライセンスで提供します。1つは機械に直接インストールされ、もう1つはデバイス外でのデータ準備に使用されます。

適用可能な産業
板金、ハードウェア、キッチン用品、電子機器、自動車部品、眼鏡、広告、工芸品、照明、装飾品、宝飾品、家具、医療機器、フィットネス機器、石油探査、ディスプレイシェルフ、農業機械、橋、船、構造部品など

適用可能な材料
炭素鋼、ステンレス鋼、亜鉛メッキ鋼、合金、チタン、アルミニウム、真鍮、銅、丸管、角管、角管、楕円管、ウエスト丸管、その他の金属シートおよびチューブ。

レーザー切断機の切断サンプル
