商品の詳細:
|
| 溶接トーチモデル: | HZTS-40 | 溶接電源型式: | OBT-200 |
|---|---|---|---|
| 適用されるチューブOD: | Φ16～38mm（5/8インチ～1 1/2インチ） | チューブタイプ: | チューブの端が面一になっている |
| 溶接工程: | 全姿勢 GTAW (TIG) アルゴンアーク核融合 | ワルフタン電極直径: | Φ1.0mm |
| トーチ回転速度: | 0.6～12rpm | トーチの角度: | 0°または7°（標準は7°） |
| 溶接電流: | 5A-200A | デューティサイクル: | 200A 60% / 150A 100% |
| 入力電力: | AC220V±10% 50HZ/60HZ | 画面: | 10インチタッチスクリーンHMI |
| 保存可能なプログラム: | 200 | 分割可能な溶接部: | 4 |
| プリンター: | はい | 冷却: | 水冷トーチ、空冷電源 |
| 製造基準: | GB15579.1-2024 | 保証: | B/L 日付から 12 か月 |
| ハイライト: | 自動チューブからチューブシート溶接機,熱交換器軌道溶接装置,全姿勢TIG溶接トーチ |
||

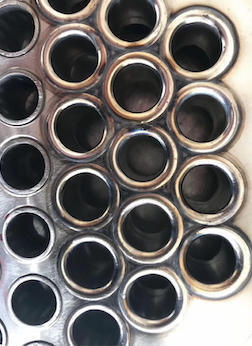

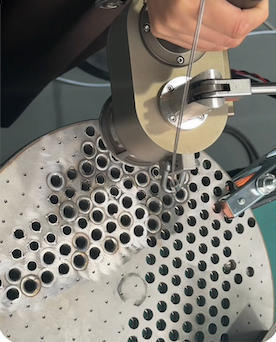

チューブ・トゥ・チューブシート自動軌道溶接機は、熱交換器、コンデンサー、ボイラーのチューブ・トゥ・チューブシート接合用に特別に設計された、オールポジション対応のGTAW（TIG）溶接システムです。HZTS-40サスペンデッド軌道溶接トーチとOBT-200統合型TIG軌道溶接電源で構成され、要求の厳しい産業環境における薄肉チューブに対して、一貫した高品質の溶接を実現します。

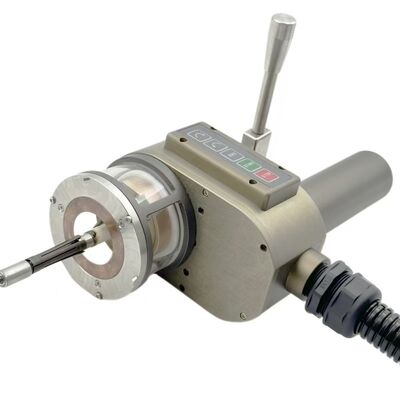

HZTS-40軌道溶接トーチ
| チューブタイプ | チューブ端面フラッシュ |
| 適用チューブOD範囲 | φ16-38mm (5/8"-1 1/2") |
| 冷却タイプ | 内部循環水冷 |
| トーチ角度調整 | 0°または7°（標準7°） |
| タングステン電極径 | φ1.0mm |
| 回転速度 | 0.6-12 rpm |
| 溶接モード | 自動リセット付き回転非ツイストオールポジションモード |
| シールドガス | アルゴン |
| トーチ重量 | 3.6 kg (ケーブルを除く) |

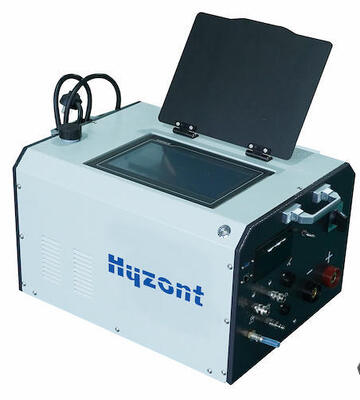

OBT-200統合型TIG軌道溶接電源
| 電源タイプ | IGBTインバータアーク溶接電源 |
| 主電源電圧 | AC220V±10% 50Hz/60Hz |
| 溶接電流 | 5A-200A |
| デューティサイクル | 200A 60% / 150A 100% |
| OCV | 65V |
| 定格電力 | 4.5 KVA |
| 絶縁/保護クラス | F / IP21 |
| ディスプレイ | 10インチタッチスクリーン |
| 保存可能なプログラム | 200 |
| 分割可能な溶接セクション | 4 |
| プリンター | あり |
| 水タンク容量 | 3L |
| 寸法 (長さ/幅/高さ) | 500 x 380 x 300 mm |
| 重量 | 25 kg |
| 製造基準 | GB15579.1-2024 |
半導体、化学、食品、製薬、電子パイプライン、熱交換器製造業界における薄肉チューブ溶接に特化して設計されています。
詳細な見積もりおよびカスタマイズされたチューブ・トゥ・チューブシート溶接ソリューションについては、お問い合わせください。
