200血しょう動力源のローラーのベッドCNC血しょう管のカッター
プロダクト細部
| 名前: | CNCの管のプロフィール血しょう打抜き機 | モデル: | CNCXG-1000V |
|---|---|---|---|
| 適用: | CNCは鉄骨構造または圧力容器ののためのプロフィール血しょう切断を切断配管します | 管OD: | 200-1000mm |
| 壁厚さ: | 1-30mmの炭素鋼（血しょう切断） | 管長さ: | 12000mm |
| コントローラー: | 5つの軸線の窓はCNCのコントローラーを基づかせていました | 血しょう動力源モデル: | 200 |
| ハイライト |
CNCの管のカッター,CNCのパイプ・カッター,200 Plasma Powered |
||
製品の説明
ローラーベッドCNCパイププロファイル切断機 200付き
モデル: CNCXG1000-V
用途:
この機械は、複雑なパイプ切断作業に直面するユーザーの効率を高めるために設計された自動パイププロファイルプラズマ切断機です。トラス構造。
マルチ軸モーションカードとトーチスクリーンコントローラーにより、この機械は現場作業員にとって操作が簡単です。このパイププラズマ切断機は広く応用されています。
トラス構造
- 圧力容器製造
- 化学パイプライン製造
- 石油パイプライン製造
- 鋼構造パイプ切断
- トラス穴加工
特徴
- カナダ製プロフェッショナルパイプ最適化CNCシステム、AutoCAD版のエンジニアリング設計から直接Gコードを生成可能。
- パイプ分割/画像/左右交換などのパイプ最適化機能をサポート。
- TEKLAソフトウェアとのシームレスな連携をサポートし、CNC加工コードを生成。
- シャフトリフティング構造を採用、主な特徴はチャックの中心がフローティング調整可能で、チャックフローティング方式でパイプを動かさずに切断し、大口径切断を大幅に改善。
- ローラーボディ、切断パイプを自動搬送可能。
仕様
|
パイプ径 |
Φ200～Φ1000mm |
|
トーチレール長（パイプ長） |
≦12000mm |
|
切断モデル |
ガス切断 |
|
プラズマ切断厚さ |
1-32mm |
|
プラズマモデル |
200 |
|
ガス切断厚さ |
6-40mm |
|
光電高さセンサー |
0.1秒応答速度 |
|
制御システム |
パイププロファイル切断ソフトウェア |
|
データ入力 |
トーチスクリーンデータ入力 |
|
最大積載量 |
15000Kg |
|
パイプチャック |
3爪同心チャック |
|
ガス切断最大面取り角度 |
±60° |
|
プラズマ切断最大面取り角度 |
±45° |
|
ガス切断速度 |
50mm/分 - 800mm/分 |
|
プラズマ切断速度 |
100mm/分 - 4000mm/分 |
|
移動誤差 |
≦0.2mm /1000mm |
|
回転角度誤差 |
180°あたり≦1° |
|
パイプ回転速度 |
0-10000mm/分 |
詳細写真

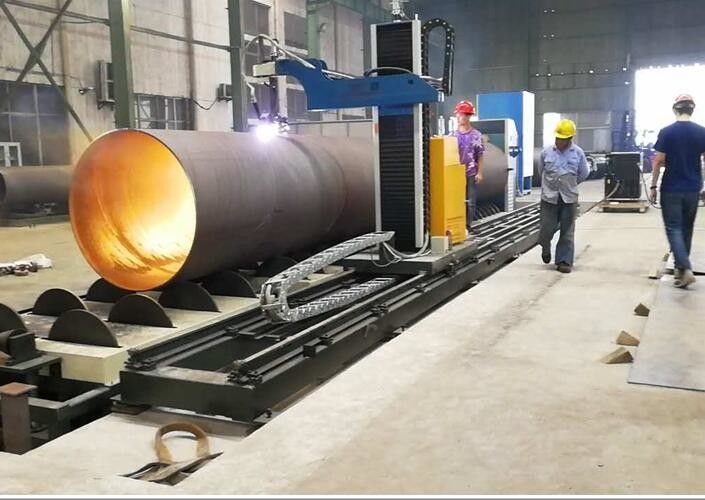

CNCパイププロファイル切断機の完成品5軸CNCパイププロファイル切断機
注文情報
注文コード
CNCXG1000-V
梱包
| 木製ケースとパレット | 梱包サイズ |
| 2200*5200*2000mm | 梱包重量 |
| 5000Kg | 納期 |
| 支払い後30日 | 主なセールスポイント |
| ガントリープラズマカッター |
製品のハイライト
