380V-440Vに与えるワイヤーが付いている自動密集した鋼管の溶接機
プロダクト細部
| 名前: | 軌道溶接機 | モデル: | MWG-170 |
|---|---|---|---|
| 応用: | パイプTIG/GTAW 自動溶接 | 入力電力: | 380V-440V |
| 出してください: | 400Amp | 溶接の種類: | ワイヤリングのTIG |
| パイプOD: | Φ50-168mm | 溶接頭重量: | 8kg |
| ハイライト |
コンパクトMWG-170パイプ溶接機,自動ワイヤー供給鋼管,380V-440V高電圧溶接 |
||
製品の説明

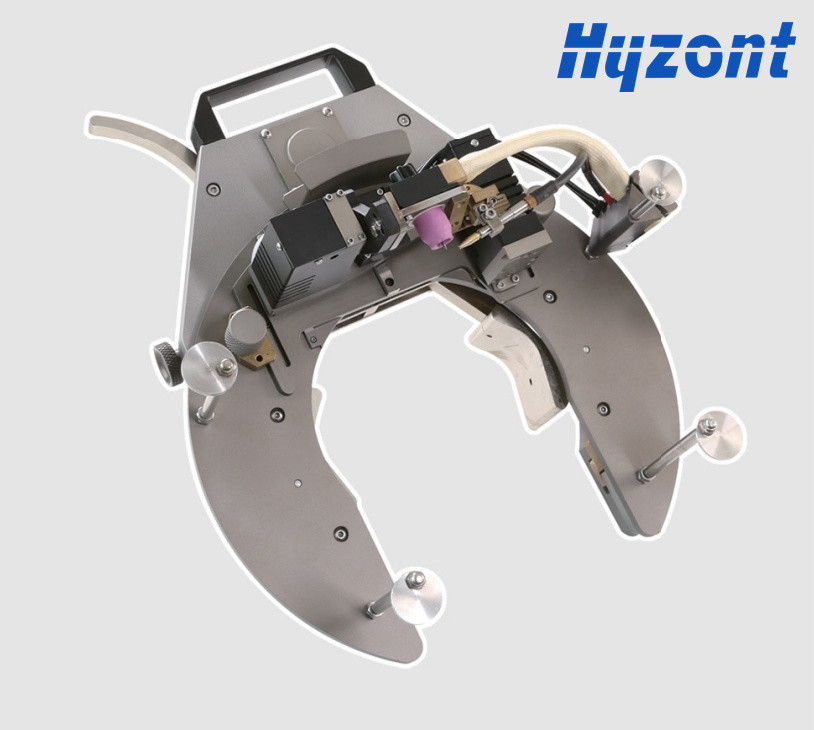

自動鋼管溶接機 TIG溶接ヘッド（自動ワイヤー供給付き）
| コンプリートマシン内容 |
MWG-170溶接ヘッド（OD63-168mm） MWA-400溶接電源 自動ワイヤーフィーダー MWS-170 |
| チューブタイプ: | 炭素鋼管、ステンレス鋼管、チタン合金管 |

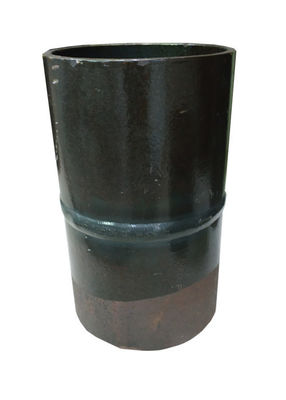

| 溶接継手: | 管突合せ溶接 |
| 溶接姿勢: | 全姿勢溶接 |
| 溶接技術 |
1. 本装置は全姿勢タングステンアーク溶接で、パイプ上の溶接点、溶接トーチがパイプに沿って一回転する溶接方法です。下向き溶接、上向き溶接、立向上進溶接、立向下進溶接の4つの異なる姿勢があり、溶融池が異なる位置にあるため、異なる熱入力が必要となり、ピーク電流の異なる値と、OBT-315型統合制御電源のマンマシンインターフェースで設定可能なアーク電圧、電流などのプロセスパラメータを設定する必要があります。 2. 片面溶接、両面成形。ステンレス鋼管の内側には保護ガス（アルゴンまたはその他の保護ガス）を充填する必要があります。アルゴン流量は0.5〜8L/分、溶接ガンノズルのアルゴン保護流量は8〜15L/分です。 3. 本装置は、ワイヤー溶接または自融溶接が可能です。お客様は、配管部品のプロセス要件に応じて選択・組み合わせ、ワイヤー溶接を採用することができます。 |
| 作業条件: |
|
特徴:
- ワイヤー供給あり/なしの自動全姿勢TIG管管溶接
- コンパクトな構造設計、小さな回転慣性による安定した回転
- オシレーション、多パス溶接プロセス
- 管と管、管とフランジ、管とエルボ、管とバルブの接続に適しています
- 水冷回路により、長時間の作業が可能
- 本機はモジュール設計で、コンパクトな設計とコンパクトな構造です。
- 主要部品はアルミニウム構造で、パイプ径を固定するための無段階調整可能なクランプです。
- 自動AVC付きギャップレスギア伝達構造設計
仕様
| モデル | MWA-400A |
| 溶接源 | Panasonic YC-400TX |
| 電源タイプ | インバーター |
| 溶接電流 | 5-315A |
| デューティサイクル | 315A/60%；250A/95%；244A 100% |
| 入力電圧 | AC380V ±10% 50/60 Hz |
| 総電力 | 8.3KVA |
| 冷却 | 内蔵水冷システム |
| ディスプレイ | 7インチタッチスクリーン |
| プログラムストレージ | 80 |
| 絶縁等級 | F |
| 保護等級 | IP21 |
| 重量 | 120KG |
| 寸法 | 740*520*910 |
| 制御機能 |
アルゴンガス制御 連続溶接電流およびパルス電流制御 溶接ヘッド回転制御 ワイヤー供給制御 手動調整用のオン/オフ機能付きAVC制御 |
