秒針CNC血しょう切断のテーブル、3kw Ipg繊維レーザーの打抜き機
プロダクト細部
| 名前: | 使用されたCNC繊維レーザーの打抜き機 | モデル: | TF EDGE+ |
|---|---|---|---|
| 力: | 3KW | 切断の厚さ: | 0.5-20mmの炭素鋼 |
| ハイライト |
コンボCNCのルーター血しょう,CNC血しょう打抜き機,Second Hand CNC Cutting Table |
||
製品の説明

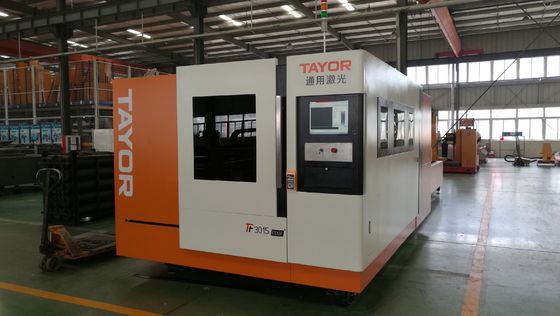

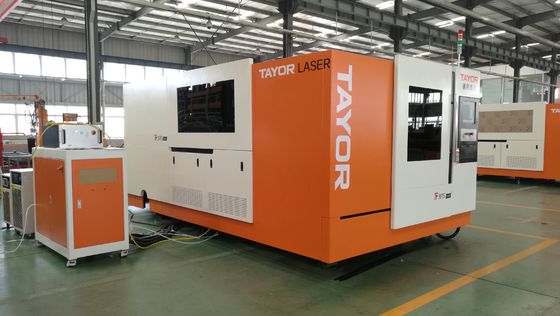

3Kw 中古のCNCファイバーレーザー切削機 中古品 状態良好 IPGファイバーレーザー切削機
1 名称: CNC ファイバーレーザー切削機
2 モデル: TF3015 EDGE+-3000W
3 応用:金属板の切断
ファイバーレーザー切削マシンの利点
高品質のレーザービーム
焦点が小さく 処理品質が良く 効率的な作業プロセス
切断速度が速い:同じパワー CO2レーザー切削機より2倍速い
高安定性: 最大100000時間 主要部品の使用寿命
エネルギー節約と環境保護:CO2レーザー発電機よりも 30%も3倍も高い電光変換効率
電力消費量は,CO2レーザーより20%~30%低くなっています.
保守費は低く,レーザー発電の必要ない,反射器の必要ない.
光ファイバーレーザー通信を簡単に操作し 光路を調整しやすい
レーザー電力の小さな体積,機械のコンパクトな構造 柔軟な加工が容易
4 機械 の 特徴
構造: 機械ツールのフレーム構造は,高品質の鋼板と鋼管で溶接されています.振動式ストレス解消と精密加工により,CNC平板型フレーシングマシンで加工されたもの.
完全な構造は,優れた揺れ防止能力と硬さ,高速走行における安定性,高精度切断の特徴を持っています.
横梁: 溶接構造 振動老化,軽量,優れた硬さと動的性能
空気配送システム: 空気配送システムは集中制御を採用し,ガスタイプとガス流量を自動的に切り替えることができます. 機械には内蔵された空気制御システムがあります.クライアントが切断ガスとして圧縮空気を使用した場合空気圧縮機,ドライヤー,フィルターを買う必要があります.
切断頭:自動追跡,手動焦点付け,高圧切削,二次冷却ノズル機能.安定して信頼性の高い性能,使いやすい.高電圧と低電圧は切断することができます接触式自動追跡システムの高さで
自動切断高度追跡システム
高性能の非接触容量高さセンサーで,ガスの圧力は≥2.5MPaで,ステンレス鋼板の切断過程でより高い追跡精度と安定性があります.プラスチックフィルムで直接切れる.
水冷却器
すべての主要部品に十分な冷却が備わっていて,完全な機械の安全操作が保証されます.
水冷却器はレーザー源で完全に自動制御され,これ以上動作せずに動作します. 良好な安全保護,過熱保護機能,相欠,圧力と水安定した性能,維持が簡単で,レーザーと光の経路の外部冷却の要件を満たします.
5 テクニカル仕様
| 記述 | 技術的な日付 | 注記 |
| 切断面 (mm) | 1500×3000 | |
| X軸 (mm) | 3000 | |
| Y軸 (mm) | 1500 | |
| Z軸 (mm) | 120 | |
| 切断厚さ (mm) |
軽鋼:0.5-20 ステンレス鋼: 0.5-12 アルミ合金:0.5〜10 |
|
| レーザー切断精度 (mm) | 0.1-0. わかった2 | |
| 機械ツールの位置変更精度 (mm) | ±002 | |
| マシン・ツール精度 (mm) | ±003 | |
| 最大移動速度 (m/min) | 80 | |
| 加速速度 (G) | 0.8 | |
| レーザー電源 (w) | 3000W | |
| 総電源 (kW) | 30 | |
| 機械の寸法 (LxWxH) | 9245×2834×2180 | |
| 体重 ((kg) | 11000 | |
| 切断テーブル | 自動交換パレットテーブル | |
| 保護カバー | 完全な保護カバー | |
| 交換完了時間 | 50秒 |
6 主要 な 部分 の リスト
| 違う | 名前 | ブランド | 産地 | Qty (セット) |
| 1 | ファイバーレーザー源 |
IPG 3000W (YLS-3000) |
アメリカ合衆国 | 1 |
| 2 | レーザー切断頭 | RAYTOOLS | スイス | 1 |
| 3 | 機械ツールのボディ | TAYOR | 中国 | 1 |
| 4 | 横梁 | TAYOR | 中国 | 1 |
| 5 | 切断テーブル | TAYOR | 中国 | 1 |
| 6 | ギアボックス | アペックス | 台湾 | 1 |
| 7 | X軸の輪輪とラック | YYC | 台湾 | 1 |
| 8 | Y軸の輪輪とラック | YYC | 台湾 | 1 |
| 9 | 軸Zの螺旋棒 | ヒウイン | 台湾 | 1 |
| 9 | 線形ガイドレール | ヒウイン | 台湾 | 1 |
| 10 | パネウマ系 | SMC | 日本 | 1 |
| 11 | 水冷却機 | トンフェイ | 中国 | 1 |
| 12 | 電気部品 | シュナイダー | ドイツ | 1 |
| 13 | CNCコントローラーとタッチセンサー | シプカット | 中国 | 1 |
| 14 | ACサーボモーターとリバー | ヤスカワ | 日本 | 1 |
| 15 | CAD/CAM ネットワークソフトウェア | サイプネスト | 中国 | 1 |
| 16 | 電気キャビネット | TAYOR | 中国 | 1 |
| 17 | 蒸気消耗扇風機 | TAYOR | 中国 | 1 |
| 18 | 廃棄物バケツ | TAYOR | 中国 | 1 |
| 19 | 50KVAの電圧安定器 | デリックス | 中国 | 1 |
| 20 | 空気圧縮機 | ZIQI | 中国 | 1 |
| 21 | 空気乾燥機 | ZIQI | 中国 | 1 |
7 労働条件
| 違う 違う | ポイント | 内容 | 要求事項 | 注記 |
| 1 | 電源 | 3相 | 380V±5%/50Hz/60A | |
| 2 | 水 供給 | 冷却水 | 蒸留水 | |
| 3 | ガス | O2 ((1MPa),N2 ((2.5MPa) | ||
| 空気 | 作業圧力 1.25MPa | |||
| 流量 1.3m3/min | ||||
| 4 | 労働条件 | 温度 | -5~45° | |
| 湿度 | 70%未満 | |||
| 財団 | フィールドレベルと強い振動がない | |||
| 5 | プレート | 腐らない | ||
8 CNCコントローラ
AI,DXF,PLT,Gerberなどのグラフィックデータフォーマットをサポートし,Mater Cam,Type3などのソフトウェアによって生成された国際標準Gコードを受け入れます.
l DXF や他の外部ファイルを開く/インポートするときに自動最適化を行う.小さなグラフィックを取り除くだけでなく,自動的に内側と外側を区別し,分類を行う自動最適化プロセスが定義され,上記の各機能も手動で行うことができます.
一般的な編集とタイプセット機能をサポートします.
複製,組み合わせ,スムーズ性と接続などです
リード,スロット補償,マイクロ接続,ブリッジを設定する最も簡単な方法を使用する
接続,切断,鉛密封の隙間などです
斜面と陽面を区別するために,スロットされた方向を決定
曇り空の切断とヤン切断に従って補償し,LEDをチェックします.
曲線分割と接続,曲線のスムーズ性,テキストから曲線,コンポーネントをサポートするために
統合と爆発です
柔軟な自動分類と手動分類機能により,
グループで処理順序を設定します
処理命令の特定のブラウジング機能で,
模倣よりも インタラクティブな方法です
ポリパンシングとインクリメンタルパンシング,プレパンシングをサポートするために.
レーザーの電源,周波数,レーザーの形,ガス種類,空気圧,および
パンシング・プロセスや切断プロセスで高度を測る.
スピードキャパシティ制御をサポートし リード速度を別々に設定する
すべての処理パラメータを保持するために,それが可能になるように
同じ材料で再び提供されます.
処理停止点メモリにより,停止点を前方および後方へと追跡する.
グラフィックを処理する
停止または一時的な停止の過程で任意のポイントに位置付けられるように;開始
どんな位置からでも処理する
同じソフトウェアセットは,丸いパイプ切断と平面切断をサポートし,
交差線切断をサポートするものです
カバーカット,自動検索エッジ,カッター開始,カッターリフティングをサポートするために1.
15 PLC プロセス編集と 30 以上の
プログラム可能なプロセス
プログラム可能な入力と出力出力,プログラム可能なアラーム入力2
ワイヤレス・ティーチボックスとイーサネット3を通じてシステムのリモコン制御をサポートする.
9 トーチの高さセンサー
| 採取頻度 | 1000HZ |
| 最大追跡速度 | 500mm/s |
| ダイナミック応答 | 0.05mm |
| ダイナミック測定 精度 | 0.001mm |
| カリブレーション方法 | オート |
| データ設定入力 | キーボード |
| 信号処理 | デジタル信号 |
