商品の詳細:
|
| 名前: | CNC血しょうカッター | モデル: | CNCSG3000 |
|---|---|---|---|
| 伐採面積: | 2X6m | 切断の厚さ: | 6-120mm |
| Thicnessを切る血しょう: | 1-40mm | 電源: | 220-440v |
| 血しょうモデル: | 300 | ||
| ハイライト: | 双駆動式CNCテーブル,300 カッター 2 年間の保証,安定したガントリープラズマドライブ |
||

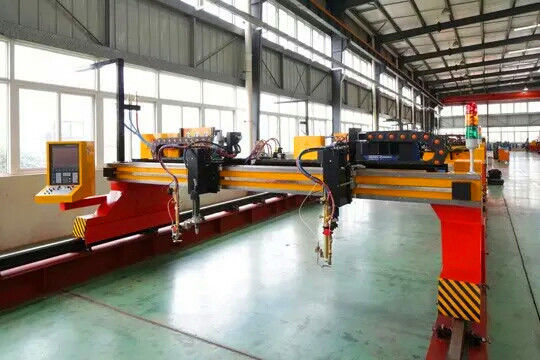

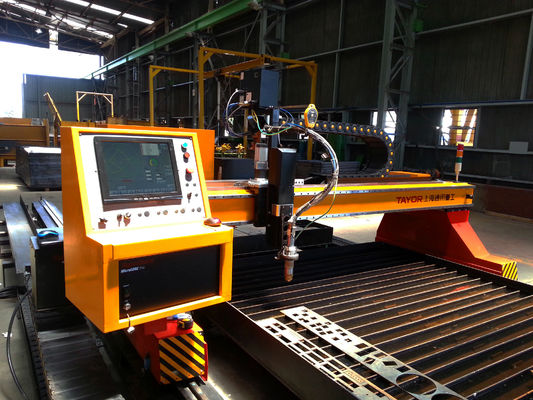

TCコントローラーと300プラズマ切断機を接続、2年保証プラズママシン
機械本体構造
鋼製中空ビーム設計により、変形なく良好な放熱性を確保します。
ボックス溶接構造プロセス焼き戻しにより、優れた剛性と強度を確保します。
ダブルドライブは対称構造を採用しています。
伝送
バックラッシュのないギアラック駆動により、高速走行でもスムーズな機械動作を保証します。
ギアボックス：SEW、高出力トルク低ノイズ。
1 ブランド：TAYOR
2 モデル：CNCSG3000
3 仕様
| NO | 説明 | 仕様 |
| 1 | トラック幅（mm） | 2000 |
| レール長（mm） | 6000 | |
| 有効切断面積（mm） | 2000x6000 | |
| ドライブ | Y軸 Panasonic ACサーボモーター *2セット | |
| X軸 Panasonic ACサーボモーター *1セット | ||
| 最大移動速度 | 12000 mm/min | |
| 2 | トーチ移動ステーション |
合計3つの移動ステーション2セット ステーション1：ガス切断トーチ ステーション2：プラズマトーチホルダー |
| 3 | ガス切断トーチ |
切断厚さ 5-120 mm 切断速度：50-800 m/min |
| 4 | プラズマ切断トーチ番号 | ストレートトーチ |
| プラズマトーチ高さセンサー | THC | |
| 5 | 衝突防止トーチホルダー | TAYOR*1セット |
| プラズマ切断速度 | 50-4000 mm/min | |
| 6 | プラズマ源モデル | 300/CoreTM |
| 7 | 接続 T | |
| 8 | ネスティングソフトウェア | オーストラリア FASTCAM（プロフェッショナル版） |
| 9 | PLC | Delta* 1セット 台湾、中国 |
| 電気部品 | Schneider | |
| ケーブル | CE対応ケーブル | |
| 10 | 水槽テーブル | ユーザー自作 |
4 精度
| 位置決め精度 | ±0.5 mm/10000 mm |
| 繰り返し精度 | ≤±0.1 mm |
| 速度設定誤差 | ≤±5% |
| THC精度 | ≤±0.5 mm |
| 辺長誤差（mm） | ±0.5 mm |
| 原点復帰誤差 | ±0.4 mm |
| 交点誤差 | ±0.5 mm |
| 線画順逆誤差 | ±0.2 mm |
5 作業条件
|
電源 温度 湿度 環境 |
機械：220 V±10%；50-60 Hz（カスタマイズ可能） プラズマシステム：3×380 V±10%；50-60 Hz（カスタマイズ可能） -10 °C ～ 50 °C 90%未満、結露なし 換気良好、大きな振動なし |
| ガス切断ガスタイプ/品質 |
酸素：0.5-0.8MPa 純度：99.5%；流量：1.0 m³/min 燃料ガス：プロパンまたはアセチレン 圧力：0.05-0.1MPa |
| プラズマ切断プロセスガス |
プラズマガス：空気、O2、N2 シールドガス：空気、N2 供給ガス圧力 6.2 ± 0.7 bar (90 ± 10 psig) |
