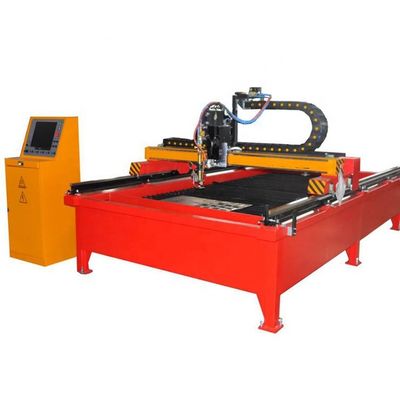

二重ドライブ テーブルのタイプ1500*3000mm CNC血しょうカッター
プロダクト細部
| 名前: | 1500*3000mm CNC血しょうカッター | タイプ: | テーブルのタイプ |
|---|---|---|---|
| モデル: | CNCTG-3015 | certification: | CE |
| ハイライト |
CNCTG-3015 テーブルプラズマカット機,1500×3000mm ダブルドライブ,テーブル を 正確 に 切る |
||
製品の説明
テクニカル仕様
1 モデル: CNCTG1530 テーブル型プラズマ切削機
2 基本構成要素
|
機械部品 |
縦列車型 | 24kgのレール |
| プラズマ切断タッチ | 1セット ((() | |
| プラズマタッチの高さ制御器 | 1セット | |
| プラズマタッチの衝突防止装置 | 1セット | |
| 駆動モデル | 双駆動 | |
| ガスとホースの供給タイプ | パッドレール | |
|
電子部品 |
CNCコントローラ | LKNC-3200 |
| プラズマタッチの衝突防止装置 | 1セット | |
| PLC | デルタ (台湾ブランド) | |
| 電気部品 | シュナイダー (フランスブランド) | |
| ACサーボモーターシステム | パナソニック (日本ブランド) | |
| ギアボックス | NEUGART (ドイツブランド) | |
| プログラム・ネスト・ソフトウェア | FASTCAM (オーストラリアブランド) | |
| プラズマ源 | 105 | |
| 買い手による補助機械 | 電圧安定器 | 要求事項の詳細は提供します |
| 空気圧縮機 | ||
| 油水分離機 |
3 メイン仕様
|
基本パラメータ |
切断幅 | 1500mm |
| 切断長さ | 3000mm | |
| プラズマ切断厚さ | 1〜16mm | |
| プラズマ切断速度 | 50~9000 mm/min | |
| 切断のタッチを上げる距離 | 80mm | |
| 静止走行速度 | 0~12000mm/min | |
| 速度設定のエラー | ≤±5% | |
| トーチの高さ制御器の精度 | ≤±1.0 mm | |
| 縦線精度 | ±0.2 mm/10 m | |
|
精度試験 |
機械の完全精度 (右図の規定) 横の長さ (四面) 1000 mm × 1000 mm ラインニング速度 500-800 mm/min |
A B C D |
| 横の長さ | ±0.5 mm | |
| 横切りの誤り. | ±0.5 mm | |
| ベースポイント返却エラー | ±0.2mm | |
| 交差点の誤差 | ±0.5 mm | |
| ラインネーション前後逆のエラー | ±0.2mm | |
| プラズマ電源 | 105 | |
| プラズマ部分 | 作業サイクル | 100% |
| 最大出力電流 | 100A | |
| プラズマ源の電源 | 20kW | |
| 機械の重さ | 3.2トン | |
| 他のパラメータ | 加速速度 | ≥0.6 m/sec2 |
| 騒音 | ≤80db |
4 作業要求:
|
基本要求 |
供給電源電圧/周波数 |
3相×380 V±10%/50 Hz 1相×220 V±10%/50 Hz |
| 環境温度 | -10 °Cから50 °C | |
| 相対湿度 | <90% 凝縮がない | |
| 周囲 | 換気する | |
|
プラズマ切断の要件 |
圧縮空気 |
乾燥し,油なし 流量: 400 SCPH 圧力: 8 bar |
