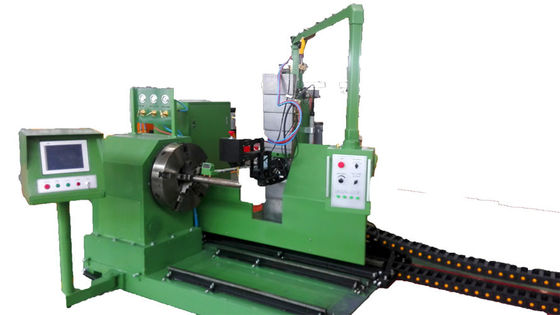

CNCのコントローラーおよび血しょう源の高精度の管の打抜き機が付いている鋼管のプロフィールの打抜き機
プロダクト細部
| 名前: | 220V血しょうCNC機械 | モデル: | CNCXG-800 |
|---|---|---|---|
| 速度: | 10000 Mm/Min | ブランド: | Hyzont |
| ハイライト |
CNCコントローラー プラズマ切削,CNCXG-800 高精度パイプ,鋼管プロファイル機械 |
||
製品の説明
直径30-1600mm 5軸プラズマ・酸素燃料ガスCNCパイププロファイル加工切断機
プラズマおよび酸素燃料/ガス/火炎を使用して、丸パイプと角/長方形パイプの両方のプロファイル加工と加工切断を行います。切断直径範囲は30-1600mm、長さは12000mm、最大厚さは80mmまで対応可能です。
1. 機械の説明
CNCパイププロファイル切断機
u 酸素燃料およびプラズマ切断・面取り
u 最大切断パイプ径1600mm
u 3D切断
u タッチスクリーンパネル、便利で高速なデータ入力、使いやすく学習しやすい
u 切断データをいつでも保存可能、ユーザーによる技術データベースの作成が可能
u 鉄骨構造設計ソフトウェアとの互換性、機械機能の拡張
機器性能の使用
CNCXGシリーズCNCパイプ切断機は、鉄骨パイプの3D自動切断用に特別に設計された装置です。
基本データを入力するか、適切なフォーマットのファイルを読み込んだ後、穴あけ、面取り、溝加工、多分岐、エビ形状加工を自動で行うことができます。
鉄骨構造、造船、橋梁・鉄塔建設、石油化学配管、圧力容器業界で広く使用されています。
オプション品:
・5爪同心チャック
・回転台（切断パイプ径2500mmまで対応）
・Fastpipe/fastframeソフトウェア
・電動チャック
・電動調整ブラケット
・光電センサー
2. 技術パラメータ:
| 技術データ | ||||||
| モデル | CNCXG300 | CNCXG600 | CNCXG800 | CNCXG1250 | CNCXG1400 | CNCXG1600 |
| 切断パイプ径（mm） | 40-300 | 60-630 | 60-800 | 100-1250 | 200-1400 | 200-1600 |
| パイプ長（mm） | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 |
| 切断速度（mm/分） | 火炎：50-750 プラズマ：50-5800 | |||||
| 切断厚さ（mm） | 火炎：5-60 mm プラズマ：1-50 mm | |||||
| プラズマ最大面取り角度 | ±45° | |||||
| 火炎最大面取り角度 | ±60° | |||||
| 基本構成部品 | ||||||
| パイプチャック | 3爪同心チャック | |||||
| 切断モード | 火炎およびプラズマ | |||||
| 制御軸数 | 2-6 | |||||
| 駆動モーター | パナソニック/安川 | |||||
| 利用可能なプラズマ電源 | 、Kjellberg、Thermal Dynamics、ESAB | |||||
| その他のデータ | ||||||
| 操作言語 | 英語または中国語 | |||||
| 電源電圧 | 3×380V±10% 50 Hz /ユーザーの現地条件による | |||||
製品のハイライト
直径30-1600mm 5軸プラズマ・酸素燃料ガスCNCパイププロファイル加工切断機 プラズマおよび酸素燃料/ガス/火炎を使用して、丸パイプと角/長方形パイプの両方のプロファイル加工と加工切断を行います。切断直径範囲は30-1600mm、長さは12000mm、最大厚さは80mmまで対応可能です。 1. 機械の説明 CNCパイププロファイル切断機 u 酸素燃料およびプラズマ切断・面取り u 最大切断パイプ径1600mm u 3D切断 u タッチスクリーンパネル、便利で高速なデータ入力、使いやすく学習しやすい u 切断データをいつでも保存可能、ユーザーによる技術データベースの作成が可能 u 鉄骨構...
