商品の詳細:
|
| 名前: | 220V血しょうCNC機械 | モデル: | CNCXG-800 |
|---|---|---|---|
| 速度: | 10000 Mm/Min | ブランド: | Hyzont |
| ハイライト: | パイププラズマ面取り,タッチスクリーンパネル制御,CNCXG-800 パイプ面取り機 |
||

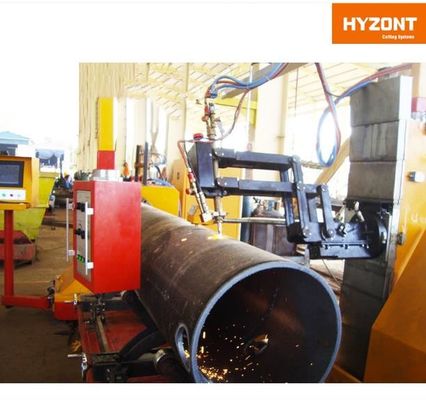

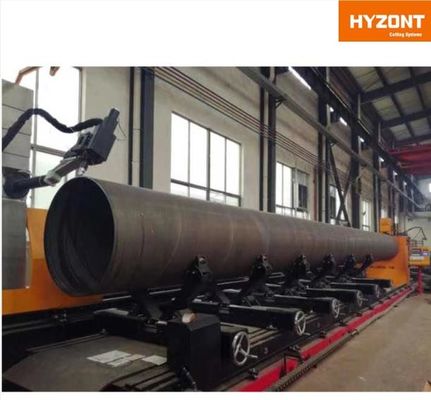

直径30-1600mm 5軸プラズマ・酸素燃料ガスCNCパイププロファイル加工切断機
使用プラズマおよび酸素燃料/ガス/火炎による丸パイプおよび角/長方形パイプのプロファイル加工および開先加工、切断直径範囲30-1600mm、長さ12000mm、最大厚さ80mm。
1. 機械説明
CNCパイププロファイル切断機
u 酸素燃料およびプラズマ切断・開先加工
u 最大切断パイプ径1600mm
u 3D切断
u タッチスクリーンパネル、便利で高速なデータ入力、使いやすく学習しやすい
u 切断データをいつでも保存可能、ユーザーによる技術データベース作成が可能
u 鉄骨構造設計ソフトウェアとの互換性、機械機能の拡張
機器性能の使用
CNCXGシリーズCNCパイプ切断機は、鋼管の3D自動切断用に特別に設計された装置です。
基本データまたは専門的な適切なフォーマットのファイルをインポートした後、穴あけ、開先加工、溝加工、多分岐部、エビ部などを自動的に処理できます。
鉄骨構造、造船、橋梁および鉄塔建設、石油化学配管、圧力容器産業で広く使用されています。
オプション品:
・5爪同心チャック
・転造台（切断パイプ径2500mmまで対応）
・Fastpipe/fastframeソフトウェア
・電動チャック
・電動調整ブラケット
・光電センサー
2. 技術パラメータ:
| 技術データ | ||||||
| モデル | CNCXG300 | CNCXG600 | CNCXG800 | CNCXG1250 | CNCXG1400 | CNCXG1600 |
| 切断パイプ径（mm） | 40-300 | 60-630 | 60-800 | 100-1250 | 200-1400 | 200-1600 |
| パイプ長（mm） | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 |
| 切断速度（mm/分） | 火炎: 50-750 プラズマ: 50-5800 | |||||
| 切断厚さ（mm） | 火炎: 5-60 mm プラズマ: 1-50 mm | |||||
| プラズマ最大開先角度 | ±45° | |||||
| 火炎最大開先角度 | ±60° | |||||
| 基本構成部品 | ||||||
| パイプチャック | 3爪同心チャック | |||||
| 切断モード | 火炎およびプラズマ | |||||
| 制御軸数 | 2-6 | |||||
| 駆動モーター | Panasonic/Yaskawa | |||||
| 利用可能なプラズマ電源 | Kjellberg, Thermal Dynamics, ESAB | |||||
| その他のデータ | ||||||
| 操作言語 | 英語または中国語 | |||||
| 電源電圧 | 3×380V±10% 50 Hz /ユーザーの現地条件による | |||||
