ガントリーCNCプラズマ・酸素燃料切断機 HZSG4000 3000x12000mm MAXPRO200
プロダクト細部
| マシンタイプ: | ガントリー型CNCプラズマ・酸素燃料切断機 | モデル: | HZSG4000 |
|---|---|---|---|
| 効果的な切断エリア: | 3000×12000mm | CNCコントローラ: | エッジコネクト |
| プラズマ電源: | マックスプロ200 | 血しょう切断の厚さ: | ドロスのない軟鋼 20mm。ピアス25mm。切断45mm |
| 酸素燃料切断厚さ: | 6-120mm | プラズマ切断速度: | 50～5000mm/分 |
| 酸素燃料切断速度: | 0～800mm/分 | アイドル運転速度: | 0～12000mm/分 |
| レールの縦方向の長さ: | 14000mm | ラックピッチ: | CP6、精度等級7 |
| ドライブモデル: | 両面ドライブ | サーボモーター: | パナソニック A5 ACサーボ |
| ギアボックス: | ドイツ SEW ギアボックス | 高さ制御: | アーク電圧 THC + 静電容量コントローラー |
| 入り込むソフトウェア: | ファストカムプロ | PLC: | デルタ |
| 電気コンポーネント: | シュナイダー | 入力電力: | 5KW、50KVAプラズマ源 |
| 供給電圧: | 3x380V / 220V 50Hz | トーチ上昇距離: | 200mm |
| トーチ高さの精度: | +/-1.0mm | 位置決め精度: | +/-0.2mm/10m |
| 材料の切断: | 軽鋼 ステンレス鋼 アルミニウム | 有効切断幅: | 3000mm |
| 有効な切断長さ: | 12000mm | ||
| ハイライト |
ヘビーデューティーガントリー溶接機体,Panasonic A5 ACサーボデュアルドライブ,MAXPRO200 プラズマ電源 |
||
製品の説明

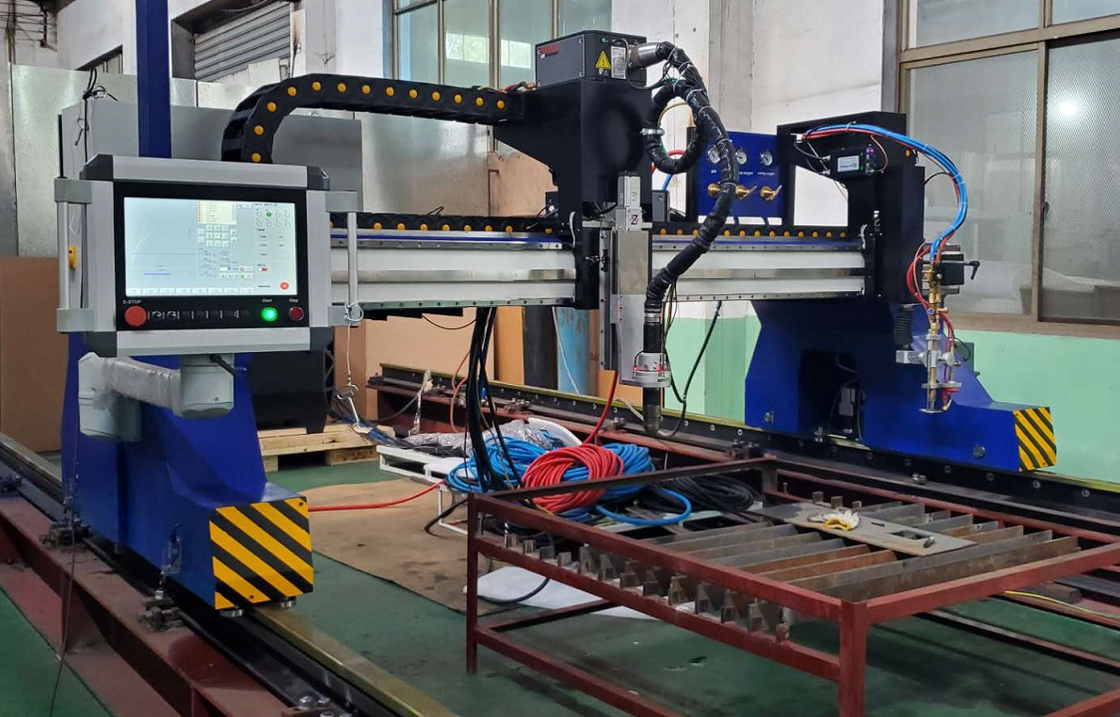

Hyzont HZSG4000 ガントリーCNCプラズマ・酸素燃料切断機
このHZSG4000は、鋼構造物の製作、圧力容器の製造、造船所向けに設計されたヘビーデューティーなガントリー型CNCプラズマ・酸素燃料切断機です。単一のリジッドガントリーに MAXPRO200プラズマソース、 EDGE Connect CNCコントローラー、酸素燃料火炎ステーションを組み合わせ、薄板から厚さ120mmまでの軟鋼、ステンレス鋼、アルミニウムを切断します。
HZSG4000 ガントリー切断機を選ぶ理由
- ヘビーデューティーなガントリー溶接ボディ - ボックス型溶接構造で、CNCプレーニングおよびフライス加工、焼きなまし、塗装済みで長寿命かつ高精度。

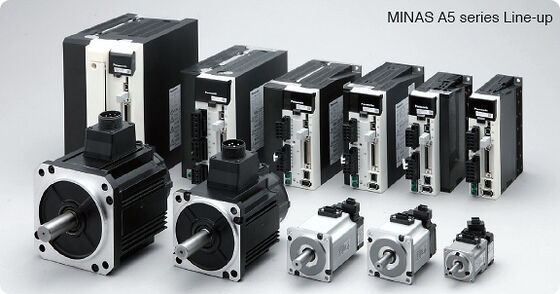

- Panasonic A5 ACサーボデュアルドライブ - 20ビット/回転、104万パルス、2.0kHz応答、IP67定格、対称構造でスムーズな位置決めと最小限の振動を実現。
- MAXPRO200プラズマソース - 軟鋼でドロスフリー20mm切断、45mm分離、アーク電圧THCと組み合わせて均一なカーフ品質を実現。
- デュアルプラズマ・酸素燃料プロセス - 2基の酸素燃料トーチ（自動点火付き）が同じガントリーで6～120mmのプレートを切断。
技術仕様
| パラメータ | 値 |
|---|---|
| 機械タイプ | ガントリー型CNCプラズマ・酸素燃料切断機 |
| CNCコントローラー | EDGE Connect (Phoenix v10組み込み、EtherCAT、ソフトオペレーターコンソール) |
| プラズマ電源 | MAXPRO200 |
| プラズマ切断厚さ | ドロスフリー軟鋼 20mm (3/4インチ); 軟鋼 25mm / ステンレス鋼 25mm 貫通; 軟鋼 45mm / ステンレス鋼 45mm 分離 |
| プラズマ切断速度 | 50-5000 mm/分 |
| 酸素燃料切断厚さ | 6-120 mm |
| 酸素燃料切断速度 | 0-800 mm/分 |
| トーチリフト距離 | 200 mm |
| アイドル走行速度 | 0-12000 mm/分 |
| 速度設定誤差 | ≤±5% |
| トーチ高さ制御精度 | ≤±1.0 mm |
| 縦線精度 | ±0.2 mm / 10 m |
| 辺長精度 | ±0.5 mm (1000x1000 mm) |
| 対角線誤差 | ±0.5 mm |
| 基準点復帰誤差 | ±0.2 mm |
| 交点誤差 | ±0.5 mm |
機械・電気部品
| 部品 | 仕様 |
|---|---|

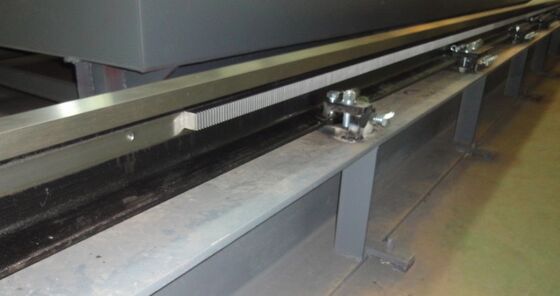

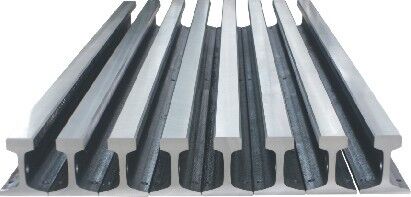

| 縦レール | ヘビーレール、ラック＆ピニオン、材質U71Mn、積載能力≥10T/m、引張強度≥883 MPa |
| 横レール | ボールねじレール、トーチはスチールベルトで伝達 |
| ラック | 精度グレード7、ピッチCP6、加工精度0.02 mm |
| 駆動モデル | 両面駆動 |
| サーボモーター | Panasonic A5 ACサーボ (20ビット/回転、104万パルス、2.0kHz応答、IP67、低コギングトルク) |

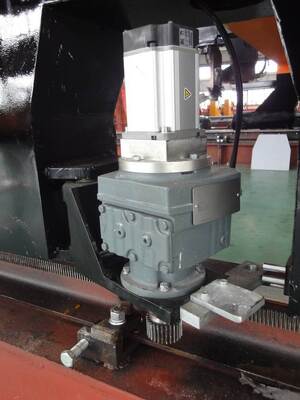

| ギアボックス | ドイツSEW製ギアボックス、高出力トルク、低ノイズ |

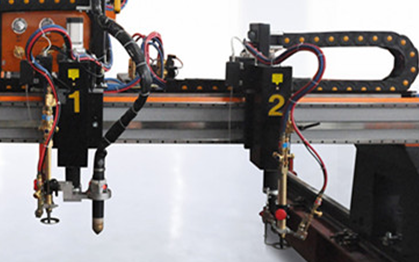

| 切断トーチキャリア | 2セット |
| プラズマトーチ | MAXPRO200 ×1、衝突防止装置付き |
| 酸素燃料トーチ | 2セット、自動点火 ×2 |
| 高さコントローラー | アーク電圧プラズマTHC ×1、静電容量式トーチ高さコントローラー ×2 |
| マーキングトーチ | 亜鉛粉末マーキングトーチ ×1 |
| PLC / 電子部品 | Delta PLC、Schneider製電気部品 |
| ネスティングソフトウェア | FastCAM Pro (オーストラリア)、DXFインポート、自動ネスティング、NC出力 |
| ケーブル/ホース供給 | ペデスタル |
作業条件
| 項目 | 値 |
|---|---|
| 供給電源電圧/周波数 | 3×380V±10% / 50Hz、220V±10% / 50Hz |
| 入力電力 | 5 KW |
| プラズマ電源出力 | 50 KVA |
| 切断用酸素圧力 | 0.5-0.8 MPa |
| 予熱用酸素圧力 | 0.4-0.6 MPa |
| ガス圧力 | 0.05-0.1 MPa |
| ガス種 | プロパン / アセチレン / LPG |
| 周囲温度 | 0-50 °C |
| 相対湿度 | 90%未満（結露なきこと） |
有効切断能力
| 項目 | 値 |
|---|---|
| 有効切断エリア | 3000x12000mm |
| 有効切断幅 | 3000 mm |
| 有効切断長 | 12000 mm |
| 縦レール長 | 14000mm |
| 横レール長 | 5000 mm |
機械本体および構造
機械本体はボックス型溶接構造で、CNCプレーニングおよびCNCフライス盤で加工され、その後焼きなましおよび塗装ブースで塗装されます。デュアルドライブは対称構造を採用し、優れた剛性と強度を備え、非常に高い精度で長寿命を実現します。横方向のトーチ移動はスチールベルトで伝達され、スムーズで低ノイズの動きを実現します。
ソフトウェア: EDGE Connect & FastCAM Pro

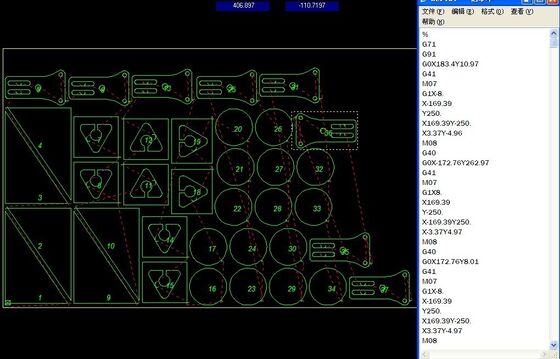

Phoenix v10ソフトウェアを搭載したEDGE Connectは、CutPro Wizardセットアップ、画面上のオペレーターコンソール、設定可能なプロセス監視パネル、プラズマおよびトーチ高さ制御との統合通信を提供し、専門的な切断品質を実現します。FastCAM Proネスティングソフトウェアは、DXFファイルをインポートし、CADクリーンアップ、インタラクティブおよび自動ネスティング、共通切断およびブリッジングを実行し、さまざまなコントローラー用のNCコードを出力します。

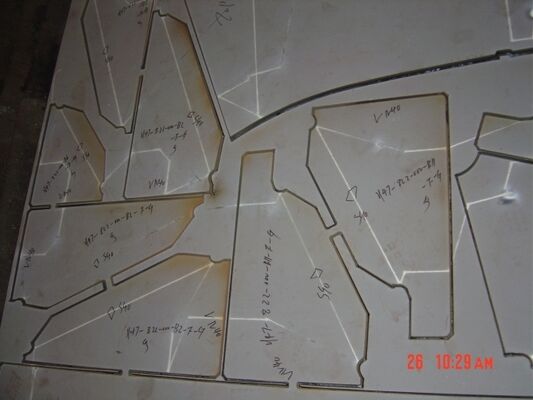

製品画像
商業条件
| 項目 | 値 |
|---|---|
| 価格 | USD 42,400 FOB上海 |
| 生産時間 | 頭金受領後50日 |
| 支払い条件 | 100% L/C at sight |
| 梱包 | 5300×2300×1890 mm / 3650 Kg |
| 設置およびトレーニング | 技術者1名 約10日間、USD 200/日 |
| 有効期限 | 30日 |

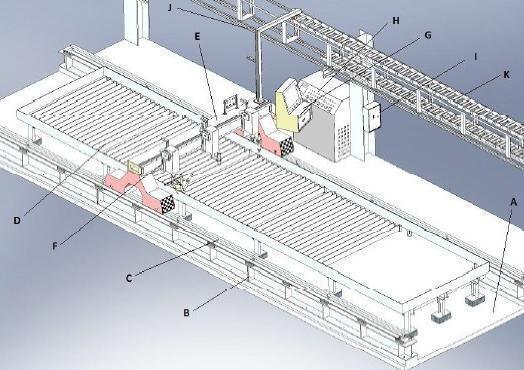

注: ガントリー型切断機の場合、この見積もりにはレール設置基礎、切断テーブル、ペデスタルハンガーは含まれていません。設置図面の全セットは、頭金受領後に購入者に提供されます。
製品のハイライト
頑丈なガントリー CNC プラズマおよび酸素燃料切断機、有効切断領域 3000x12000mm、MAXPRO200 プラズマ ソースおよび EDGE Connect コントローラー、デュアルサイド Panasonic AC サーボ ドライブ、FastCAM Pro ネスティング ソフトウェア。
