商品の詳細:
|
| マシンタイプ: | ガントリー型CNCプラズマ・酸素燃料切断機 | モデル: | HZSG5000 |
|---|---|---|---|
| 効果的な切断エリア: | 4200×12500mm | CNCコントローラ: | エッジコネクト |
| プラズマ電源: | マックスプロ200 | 血しょう切断の厚さ: | ドロスのない軟鋼 20mm。ピアス25mm。切断45mm |
| 酸素燃料切断厚さ: | 6-120mm | プラズマ切断速度: | 50～5000mm/分 |
| 酸素燃料切断速度: | 0～800mm/分 | アイドル運転速度: | 0～12000mm/分 |
| レールの縦方向の長さ: | 14500mm | ラックピッチ: | CP6、精度等級7 |
| ドライブモデル: | 両面ドライブ | サーボモーター: | パナソニック A5 ACサーボ |
| ギアボックス: | ドイツ SEW ギアボックス | 高さ制御: | アーク電圧 THC + 静電容量コントローラー |
| 入り込むソフトウェア: | ファストカムプロ | PLC: | デルタ |
| 電気コンポーネント: | シュナイダー | 入力電力: | 5KW、50KVAプラズマ源 |
| 供給電圧: | 3x380V / 220V 50Hz | トーチ上昇距離: | 200mm |
| トーチ高さの精度: | +/-1.0mm | 位置決め精度: | +/-0.2mm/10m |
| 材料の切断: | 軽鋼 ステンレス鋼 アルミニウム | 有効切断幅: | 4200mm |
| 有効な切断長さ: | 12500mm | ||
| ハイライト: | 大型4200x12500mm切断テーブル,EDGE Connect CNCコントローラー,FastCAM Pro自動ネストソフトウェア |
||

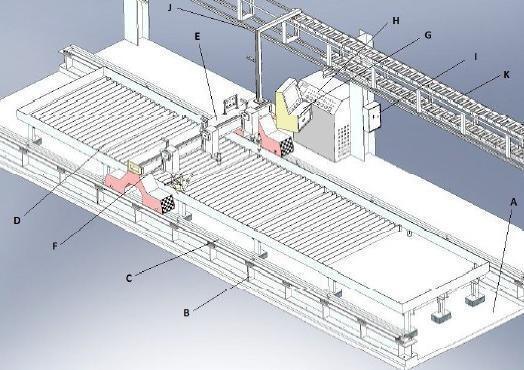

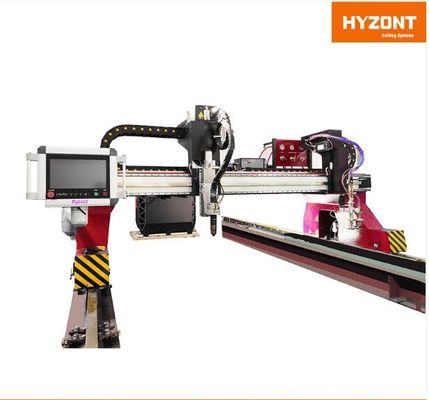

についてHZSG5000鉄鋼構造の製造,圧力容器の製造,造船所向けに設計された重用型Gantry型CNCプラズマとオキシ燃料切削機である.プラズマ源を組み合わせたものです,ハイパーサームEDGEConnect CNCコントローラーとオキシ燃料炎ステーションを1つの硬いゲンター上に設置し,120mmまでの薄板から軽鋼,不老鋼,アルミニウムを切断します.
| パラメータ | 価値 |
|---|---|
| 機械の種類 | ガントリー型 CNCプラズマとオキシ燃料切断機 |
| CNCコントローラ | ハイパーサームEDGEコネクト (フェニックスv10,EtherCAT,ソフトオペレーターコンソール) |
| プラズマ電源 | ハイパーサーム MAXPRO200 |
| プラズマ切断厚さ | 灰料のない軽鋼 20 mm (3/4 "); 穿孔 25 mm 軽鋼 / 25 mm ステンレス; 切断 45 mm 軽鋼 / 45 mm ステンレス |
| プラズマ切断速度 | 50〜5000mm/min |
| オキシ燃料の切断厚さ | 6~120mm |
| 酸素燃料の切断速度 | 0-800 mm/min |
| トーチを上げられる距離 | 200mm |
| 静止走行速度 | 0~12000mm/min |
| 速度設定のエラー | ≤±5% |
| トーチの高さ制御器の精度 | ≤±1.0 mm |
| 縦線精度 | ±0.2 mm / 10 m |
| 横の長さの精度 | ±0.5 mm (1000x1000 mm) |
| 横切りの誤り | ±0.5 mm |
| ベースポイント返却エラー | ±0.2mm |
| 交差点の誤差 | ±0.5 mm |
| 構成要素 | 仕様 |
|---|---|

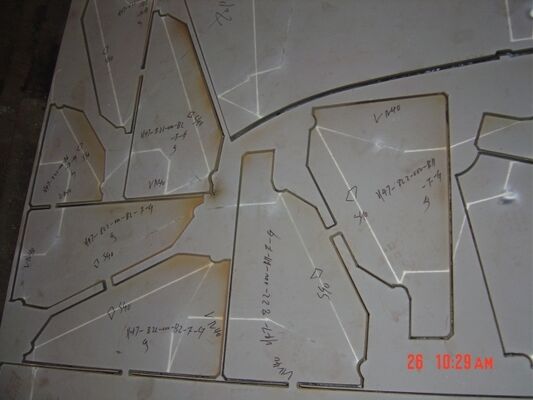

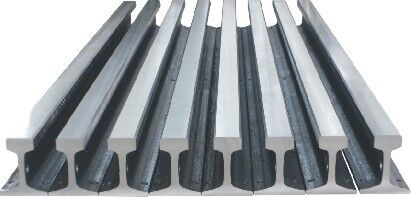

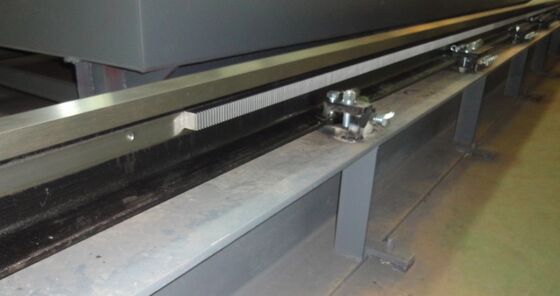

| 縦列車 | レークとピニオン付き重レール,材料 U71Mn,負荷容量 ≥10T/m,拉伸強度 ≥883 MPa |
| 横軸鉄道 | ボールスクリューレール,鉄筋帯でタッチを送信 |
| ストック | 精度レベル 7,ピッチ CP6,加工精度 0.02 mm |
| 駆動モデル | 双面ドライブ |

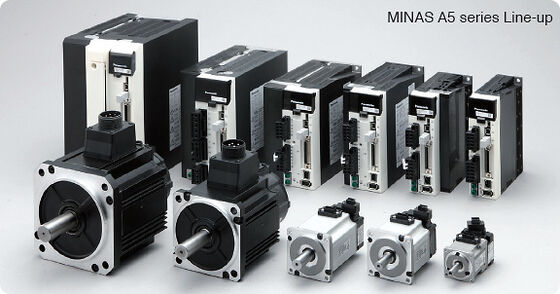

| サーボモーター | パナソニック A5 AC サーボ (20 ビット/rev, 1.04 百万パルス, 2.0 kHz レスポンス, IP67,低回転扭矩) |

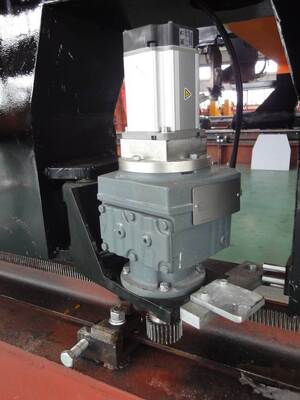

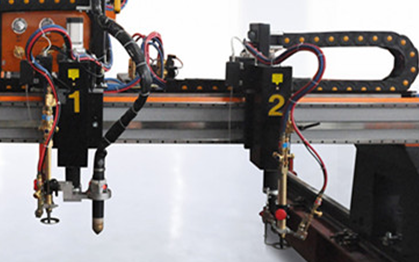

| ギアボックス | ドイツ SEWギアボックス,高出力トルション,低騒音 |
| 切断用タッチキャリバー | 2セット |
| プラズマタッチ | ハイパーサーム MAXPRO200 ×1,衝突防止装置 |
| 酸素燃料の火花 | 2セット,自動点火 ×2 |
| 高度制御装置 | 弧電圧プラズマTHC ×1,電容 トーチの高さ制御 ×2 |
| マークタッチ | 亜鉛粉末マークのタッチ ×1 |
| PLC / 電機 | デルタ PLC シュナイダー 電気部品 |

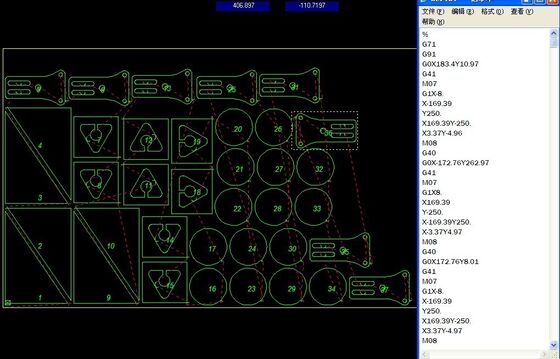

| 巣を作るソフトウェア | FastCAM Pro (オーストラリア),DXF輸入,自動ネスト,NC出力 |
| ケーブル/ホース供給 | パッドレール |
| ポイント | 価値 |
|---|---|
| 供給電源電圧/周波数 | 3×380V±10% / 50Hz, 220V±10% / 50Hz |
| 入力電源 | 5KW |
| プラズマ源の電源 | 50KVA |
| 酸素圧を下げる | 0.5-0.8 MPa |
| 前熱酸素圧 | 0.4-0.6 MPa |
| ガス圧 | 0.05-0.1 MPa |
| ガスの種類 | プロパン/アセチレン/LPG |
| 環境温度 | 0〜50 °C |
| 相対湿度 | <90% 凝縮がない |
| ポイント | 価値 |
|---|---|
| 切断面積 | 4200×12500mm |
| 切断幅 | 4200mm |
| 切断長さ | 12500 mm |
| 列車の長さ | 14500mm |
| 横線線長 | 5000mm |
機械体は,CNC平面加工とCNCフレッシングマシンで加工された箱型溶接構造で,その後スプレーブースでテンパーされ塗装されます.二重駆動は,優れた硬さと強度のための対称構造を採用高精度で長い使用期間を保証する.横軸の電球移動は,スムーズで低騒音の動きのために鋼筋ベルトで送信されます.
EDGE Connectと Phoenix v10ソフトウェアは,CutPro Wizardのセットアップ,オンスクリーンソフトウェアオペレーターコンソール,構成可能なプロセスモニタリングパネルと,専門家による切断品質のためのプラズマとタッチの高さ制御の統合通信. FastCAM Pro ネスティングソフトウェアは,DXFファイルをインポートし,CADクリーンアップ,インタラクティブおよび自動ネスティング,一般的な切断およびブリッジ,および異なるコントローラのためのNCコードを出力します.
| ポイント | 価値 |
|---|---|
| 価格 | USD 55,800 FOB 上海 |
| 生産時間 | 入金金を受け取ってから50日 |
| 支払条件 | 100%L/C 目の前で |
| パッケージ | 5300×2300×1890mm / 3650kg |
| 設置と訓練 | 1人の技術者 約10日 USD200/日 |
| 有効性 | 30日 |
注: ゲンター型切断機については,この価格表には,レール設置基盤,切断テーブル,石鉄のハンガーが含まれません.設置図の完全なセットは,入金を受け取ると購入者に提供されます..
