商品の詳細:
|
| マシンタイプ: | 5軸CNC丸パイププロファイルプラズマ切断機 | モデル: | CNCXG1200-V |
|---|---|---|---|
| パイプ径 (OD): | 500～1050mm | パイプの長さ: | 12000mm |
| 切断モード: | 血しょう切断 | 血しょう切断の厚さ: | 1～25mm(面取り22mm) |
| プラズマ電源: | 12000Wの高出力プラズマ源 | プラズマ切断トーチ: | 3Dプラズマプロファイル切断トーチ |
| 高度センサー: | 光電高さセンサー、0.1秒応答 | 制御システム: | バス型CNC制御システム（産業用Ethernetフィールドバス） |
| オペレーティング·システム: | 産業用制御オペレーティング システム | 画面: | 19インチ防爆タッチスクリーン |
| ソフトウェア: | 英語版管理ソフトウェア | フィールドバス: | 産業用イーサネットフィールドバス |
| 軸番号: | 以上6 | I/Oモジュール: | バス I/O モジュール |
| ペリフェラル: | USB x4、RS232/485、イーサネット | パイプチャック: | 自動昇降機能付き手動3爪同心チャック |
| 最大負荷容量: | 6000kg | パイプ回転速度: | 0-10000mm/min |
| 移動エラー: | 0.2mm/1000mm | 正味重量: | 5000KG |
| サーボモーター: | 高精度ACサーボ | ギアボックス: | 輸入精密ギアボックス |
| ウォータークーラー: | 工業用水冷却機 | ||
| ハイライト: | 5 軸 パイププラズマ切削,12000Wのプラズマ電源,500~1050mm パイプ直径容量 |
||

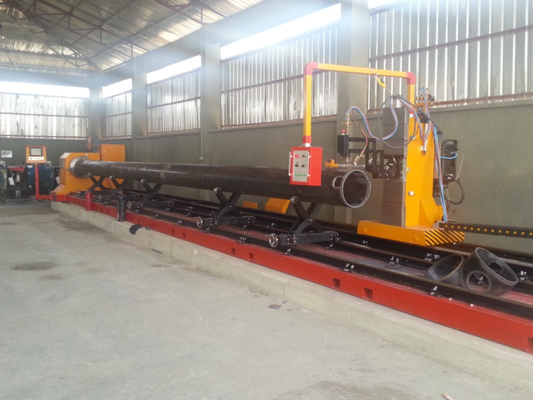

この丸パイププロファイルプラズマ切断機は、直径500mmから1050mm、長さ12000mmまでの円形パイプを切断するために設計された5軸CNCシステムです。12000Wの高出力プラズマ源、3Dプラズマプロファイル切断トーチ、光電式高さセンサーを備え、炭素鋼、ステンレス鋼、その他の金属パイプに対して、直線切断、面取り切断、穴あけ切断、T継手、多分岐、エルボ（エビ継手）プロファイルを、壁厚1～25mmで実行します。
| パラメータ | 値 |
|---|---|
| 機械タイプ | 5軸CNC丸パイププロファイルプラズマ切断機 |
| パイプ径（外径） | 500-1050mm |
| パイプ長（トーチレール長） | 12000mm |
| 切断モード | プラズマ切断 |
| プラズマ切断厚さ | 1-25mm（面取り切断22mm） |
| プラズマ電源 | 12000W高出力プラズマ源 |
| プラズマ切断トーチ | 3Dプラズマプロファイル切断トーチ |
| 高さセンサー | 光電式高さセンサー、0.1秒応答速度 |
| 制御システム | バス型CNC制御システム（産業用イーサネットフィールドバス） |
| オペレーティングシステム | 産業用制御オペレーティングシステム |
| ディスプレイ | 19インチワイドスクリーン、防爆タッチスクリーン |
| ソフトウェア | 英語版制御ソフトウェア |
| フィールドバスモード | 産業用イーサネットフィールドバス |
| 軸数 | 6軸以上 |
| I/O | バスI/Oモジュール |
| 周辺機器 | USB x4（USB3.0 x1）、RS232/485シリアルポート、Ethernet |
| パイプチャック | 手動3爪同心チャック、自動昇降機能付き |
| 最大積載量 | 6000Kg |
| パイプ回転速度 | 0-10000mm/min |
| 移動誤差 | 0.2mm / 1000mm |
| 正味重量 | 5000Kg |
| 部品 | 仕様 |
|---|---|
| チャック | 3爪チャック、1セット |
| パイプサポートブラケット | サポートブラケット |
| 駆動モーター | 高精度ACサーボモーター |
| 駆動制御システム | 高精度ACサーボドライバー |
| 減速ギアボックス | 輸入精密ギアボックス |
| トーチ高さセンサー | プラズマトーチ高さセンサー、1セット |
| プラズマ電源 | 12000W、1セット |
| プラズマ切断トーチ | 3Dプラズマプロファイル切断トーチ、1セット |
| 水冷器 | 産業用水冷器、1セット |

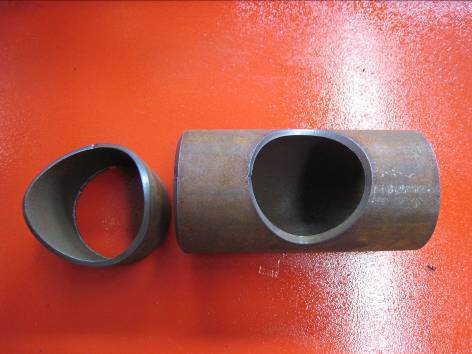

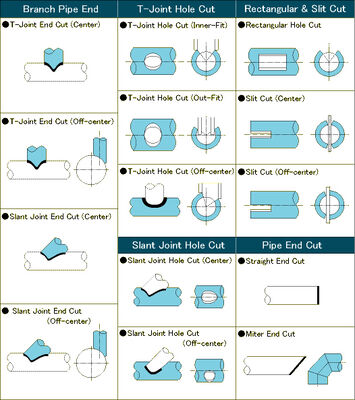

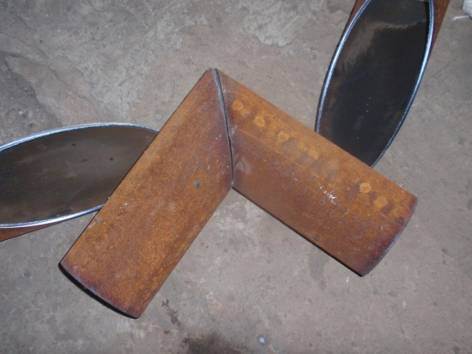

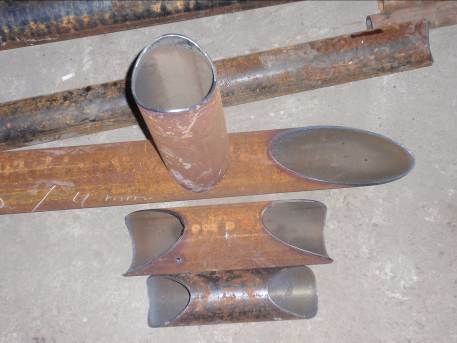

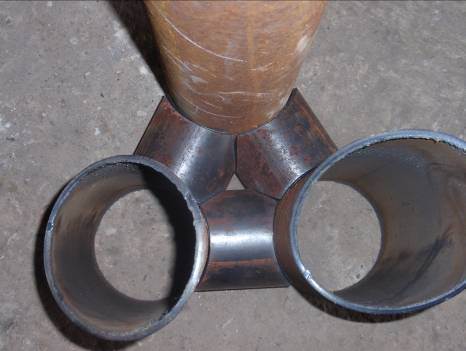

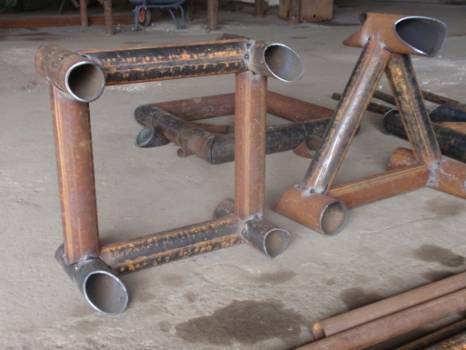

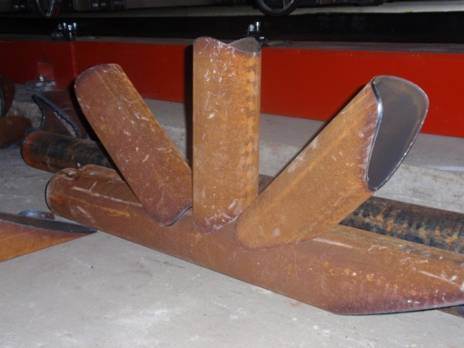

パイプ端切断（直線端切断、マイター端切断）、三分岐面取り、穴あけ切断、T継手切断（内フィット、外フィット、オフセンター）、分岐管切断、T継手端切断（センター/オフセンター）、斜め継手端切断（センター/オフセンター）、溝加工、長方形穴切断、スリット切断（センター/オフセンター）、斜交切断、斜め継手穴切断（センター/オフセンター）、多分岐切断、多分岐プロファイル切断、多分岐および分岐端切断、環状パイプ交差切断、エルボ（エビ継手）切断。垂直および水平方向の最大面取り角度、固定角度および固定点面取り設定、連続切断設定。
| 項目 | 値 |
|---|---|
| 単価 | CNY 835,000 FOB上海 |
| 有効期限 | 45日 |
| 生産時間 | 前払い金受領後60日以内 |
| 支払い条件 | PI受領時に30%、機械納入前に70%の残金 |
| 梱包 | 木製ケース、20GPコンテナ1台で出荷 |
