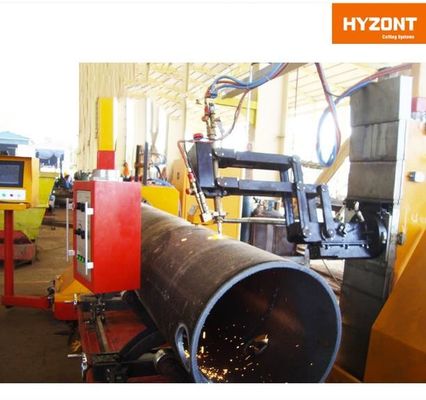

大型CNC丸パイプラズマプロファイル切断機

この丸パイププロファイルプラズマ切断機は、直径500mmから1050mm、長さ12000mmまでの円形パイプを切断するために設計された5軸CNCシステムです。12000Wの高出力プラズマ源、3Dプラズマプロファイル切断トーチ、光電式高さセンサーを備え、炭素鋼、ステンレス鋼、その他の金属パイプに直線および斜め切断、穴あけ、T継手、多分岐、エルボ（エビ継手）プロファイルを、壁厚1〜25mmで実行します。

この丸パイププラズマプロファイル切断機を選ぶ理由

• 3Dプラズマプロファイル切断トーチ - パイプ端切断、穴あけ、T継手、多分岐、エルボ（エビ継手）プロファイルを、垂直および水平の面取りで実行します。
• 3爪同心パイプチャック - 手動3爪同心チャックは、自動昇降機能を備え、直径500mmから1050mmのパイプを確実に保持します。
• 6000Kgパイプ積載能力 - ヘビーデューティサポートブラケットと構造により、大型で肉厚のパイプをショップ加工用に処理できます。
• 高精度な動き - 高精度ACサーボドライブと輸入ギアボックスにより、移動誤差0.2mm/1000mmで正確なプロファイル切断を実現します。

技術仕様

主要スペアパーツ

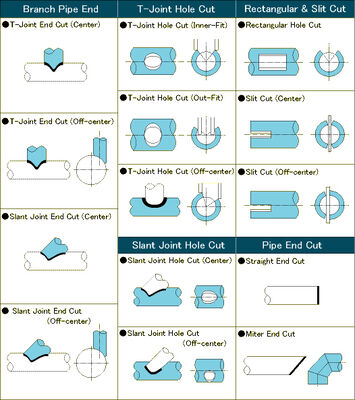

パイププロファイル切断能力

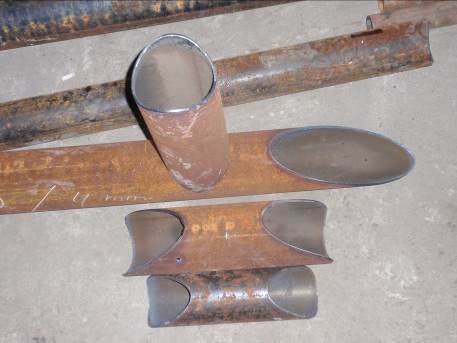

パイプ端切断（直角端切断、マイター端切断）、三分岐面取り、穴あけ、T継手切断（内嵌め、外嵌め、偏心）、分岐管切断、T継手端切断（中心/偏心）、斜め継手端切断（中心/偏心）、溝加工、長方形穴切断、スリット切断（中心/偏心）、斜交切断、斜め継手穴切断（中心/偏心）、多分岐切断、多分岐プロファイル切断、多分岐および分岐端切断、環状パイプ交差切断、エルボ（エビ継手）切断。垂直および水平方向の最大面取り角度、固定角度および固定点面取り設定、連続切断設定。

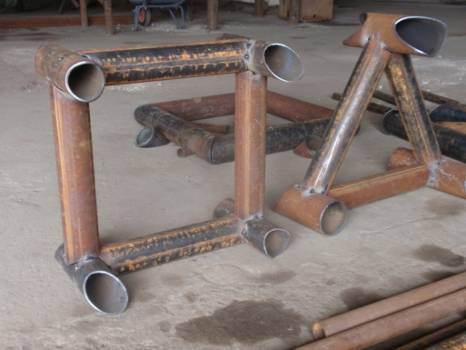

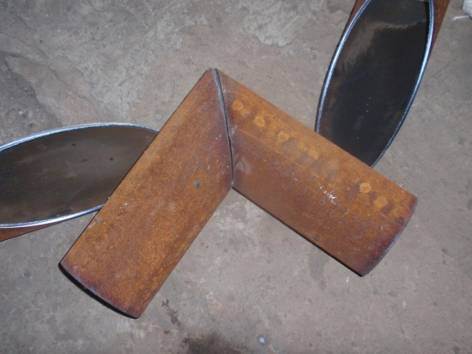

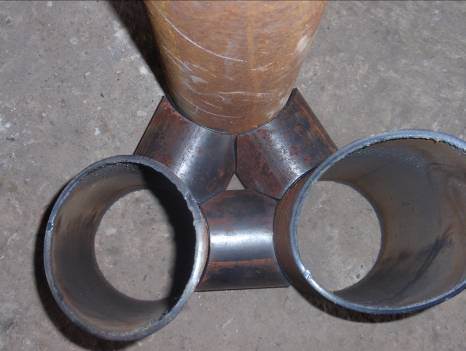

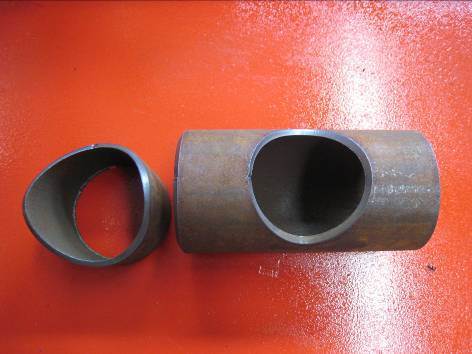

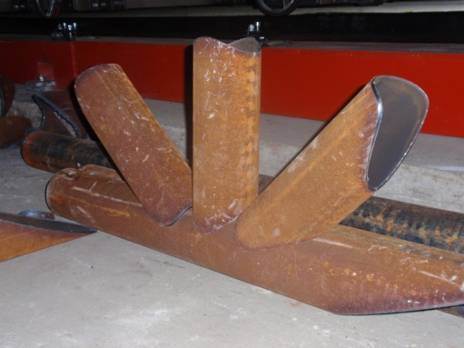

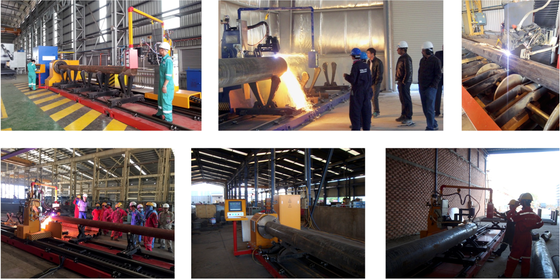

製品画像

商業条件
