自動パイプ軌道溶接トーチ HZG-76 全位置管対管板溶接ヘッド
プロダクト細部
| モデル: | HZG-76 | 製品タイプ: | 自動パイプ軌道溶接トーチ |
|---|---|---|---|
| アプリケーション: | 19-76mm | 次元A: | 125mm |
| 次元B: | 35mm | 次元C: | 134mm |
| 次元D: | 82mm | 寸法f: | 123.3mm |
| 本体材質: | アルミニウム合金 | クランピング: | キャリパー式無段階調整 |
| 伝染 ; 感染: | バックラッシュレスギヤトランスミッション | 冷却: | 循環の水冷 |
| 溶接モード: | パイプは固定、トーチは回転 | 織り: | 電気ウィービングとアーク長振動 |
| 溶接方法: | 自己溶接とワイヤ送給溶接 | 線径: | 0.8/1.0/1.2mm |
| ワイヤ送給装置のサイズ: | 615×400×245mm | ワイヤー送り装置の重量: | 14kg |
| はめあいクリアランス: | 0-0.5mm | 炭素鋼の溝角度: | >=37度(厚さ>2.5mm) |
| ステンレス鋼の溝角度: | >=45度 (厚さ>2.5mm) | 応用: | パイプとパイプ、パイプとエルボ、チューブと管板のジョイント |
| ハイライト |
全姿勢用オービタル溶接トーチ,管対管板溶接ヘッド,19-76mmパイプ溶接トーチ |
||
製品の説明

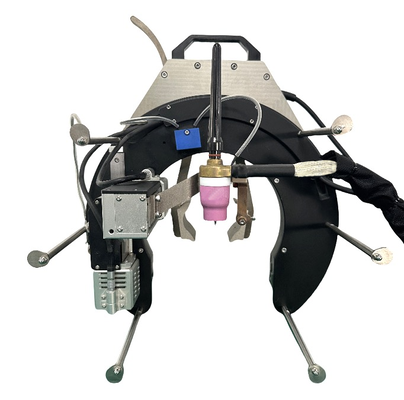

HZG-76 自動パイプ軌道溶接トーチ

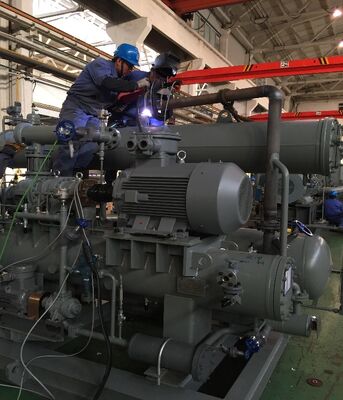

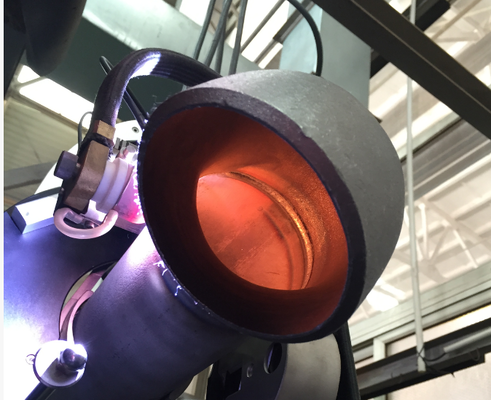

HZG-76は、肉厚19mmから76mmの炭素鋼およびステンレス鋼パイプの中厚肉および厚肉用、全姿勢対応のチューブ・ツー・チューブシート自動軌道溶接トーチです。パイプは静止したままでトーチが回転するため、パイプ・ツー・パイプおよびパイプ・ツー・エルボ継手の現場設置に広く適用されています。
HZG-76 軌道溶接トーチを選ぶ理由

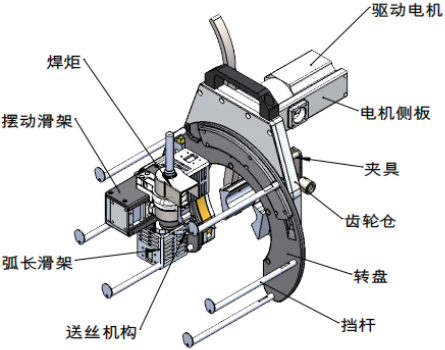

- 3つのコアモジュール - 回転システム、クランプ装置、伝達システムで構成されるコンパクトで安定した溶接ヘッド。
- キャリパークランプ付き軽量アルミニウム合金ボディ - 無段階調整により、異なるパイプ径に対応。
- バックラッシュフリーギア伝達 - 安定した回転と低慣性モーメント、高温下でもジャムなし。
- 電動ウィービングおよびアーク長振動 - マルチパス溶接プロセス要件を満たし、AVC自動アーク長追従およびOSCキャッピング機能を搭載。
- 循環水冷トーチ - 長時間の連続運転をサポート。自溶接およびワイヤ供給溶接の両方に使用可能。

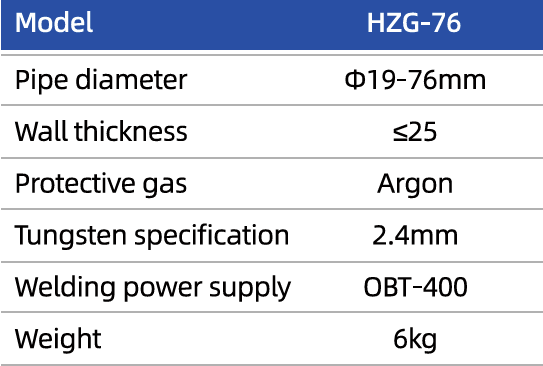

溶接ヘッドパラメータ (HZG-76)
| 項目 | 値 |
|---|---|
| モデル | HZG-76 |
| パイプ径範囲 | 19-76mm |

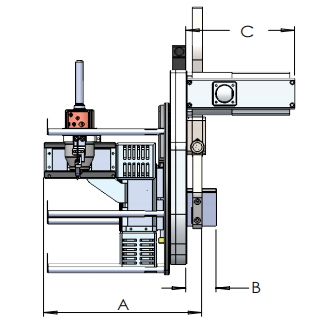

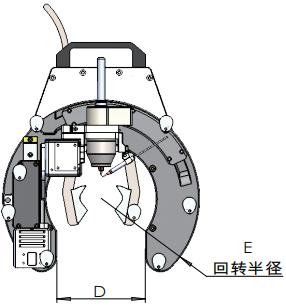

| A | 125mm |
| B | 35mm |
| C | 134mm |
| D | 82mm |
| F | 123.3mm |
| ボディ材質 | アルミニウム合金、軽量 |
| クランプ | キャリパータイプ、無段階調整 |
| 伝達 | バックラッシュフリーギア伝達 |
| 冷却 | 循環水冷トーチ |

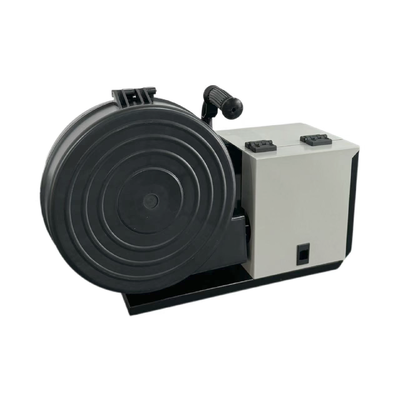

ワイヤフィーダーパラメータ
| 項目 | 値 |
|---|---|
| ワイヤ径 | 0.8mm, 1.0mm, 1.2mm |
| 寸法 | 615 x 400 x 245mm (長さ x 幅 x 高さ) |
| 重量 | 14Kg |
| ワイヤリール 1 (外径/内径/幅/重量) | 200mm / 53mm / 103mm / 15Kg |
| ワイヤリール 2 (外径/内径/幅/重量) | 300mm / 53mm / 103mm / 20Kg |
溶接性能特性
- 厚さ2.5mm以上の炭素鋼をVグルーブで溶接: 片側グルーブ角度 ≥ 37°、ずれは肉厚の10%未満。
- 厚さ2.5mm以上のステンレス鋼をVグルーブで溶接: 片側グルーブ角度 ≥ 45°、ずれは肉厚の10%未満。
- フィットアップクリアランス: 0-0.5 mm。
- 小径、薄肉、高密度スポットでの仮付け溶接。
- 溶接モード: パイプは静止したままで、溶接トーチが回転して溶接を完了します。
- グルーブ継手のマルチパス溶接では、AVCが自動的にアーク長を追従します。キャッピングパスはOSCウィービング振動で完了します。
製品画像
商業条件
| 項目 | 値 |
|---|---|
| 価格 | 価格はお問い合わせください - 最新の見積もりについてはお問い合わせください |
| 価格条件 | FOB上海 |
| リードタイム | 20日 |
| 支払い | 30%のデポジット、70%の残金は納品前に |
| 保証 | B/L発行後12ヶ月以内 |
| 設置および試運転 | オンラインガイダンスを提供。技術者による現地試運転は追加費用で可能です。 |
お問い合わせ
| 項目 | 詳細 |
|---|---|
| 会社 | Hyzont (Shanghai) Industrial Technologies Co., Ltd. |
| 担当者 | Raymond Mao |
| 電話 | +86-15021164313 |
| Eメール | Raymond@hyzont.com |
| ウェブサイト | www.cuttingweldingmachine.com |
最新の価格とリードタイムについてはお問い合わせください。お問い合わせをお待ちしております。
製品のハイライト
HZG-76 19 ～ 76 mm パイプおよび管と管板の接合部用の全位置自動パイプ軌道溶接トーチ。アルミニウム合金ボディ、キャリパータイプの無段階クランプ、バックラッシュのないギア伝動、電気ウィービングとアーク長振動、水冷トーチ、自生溶接およびワイヤ送給溶接。
