OBT-400A 水冷TIG自動溶接電源 400A IGBTインバータ
プロダクト細部
| モデル: | OBT-400 | 製品タイプ: | 一体型水冷TIG軌道溶接電源 |
|---|---|---|---|
| 電源タイプ: | IGBTインバータアーク溶接電源 | 主電源電圧: | 3×380V |
| 溶接電流: | 10A-400A | デューティサイクル: | 315A 100%; 400A 60% |
| 仕事周期: | 10min | 開回路電圧: | 70V |
| 入力電圧変動: | 3x380V (-15%~+15%) | 頻度: | 50/60HZ |
| 電力料金: | 21.5KVA | 推奨配電ボックス: | 50KVA |
| Cos Phi / 効率: | 0.98/78% | 絶縁クラス: | F |
| 保護クラス: | IP21 | 温度の環境: | -10～+40℃ |
| 保管温度: | -25～+55℃ | 冷却タイプ: | 空冷 |
| 表示画面: | 10インチタッチスクリーン | 保存可能なプログラム: | 200 |
| 分割可能な溶接セクション: | 8 | 水ポンプヘッド: | 30m/0.3MPa |
| 給水タンク容量: | 15L | 寸法 長さ/幅/高さ: | 980×475×1020mm |
| 重さ: | 108Kg | 製造基準: | GB15579.1-2024 |
| EMC 分類: | あ | 梱包寸法: | 900×650×1020mm |
| 総重量: | 137KG | プリンター: | オプション |
| ハイライト |
水冷TIG溶接電源,400A自動溶接電源,10インチタッチスクリーン溶接機 |
||
製品の説明
OBT-400A 水冷TIG自動焊接電源
OBT-400Aは、主に全姿勢管板溶接用に設計された一体型水冷TIG自動溶接電源です。電流、回転、ワイヤ供給、トーチ揺動、シールドガス、圧縮空気の精密な制御を提供し、高度なPLC制御システムを採用して、安定した効率的な溶接プログラミングとプロセス制御を実現します。
なぜOBT-400A自動溶接電源を選ぶのか
- 400A IGBTインバータコア - 信頼性の高いハードウェアにより、溶接の繰り返し性を保証します。
- 10インチタッチスクリーンHMI - 内蔵システムパラメータにより、簡単なプログラミング操作が可能です。
- 中国語・英語バイリンガルインターフェース - 基本的な溶接スキルを持つオペレーターでも簡単に操作できます。
- リアルタイムモニタリング - 溶接電圧、電流、ストロークを表示し、自動電流減衰機能を備えています。
- 自動故障診断とアラーム、モジュール構造設計により、メンテナンスと修理が容易です。
電源仕様（OBT-400）
| パラメータ | 値 |
|---|---|
| モデル | OBT-400 |
| 電源タイプ | IGBTインバータアーク溶接電源 |
| 主電源電圧 | 3x380V |
| 溶接電流 | 10A-400A |
| デューティサイクル（0-40℃） | 315A 100%; 400A 60% |
| 作業サイクル | 10分 |
| 開放電圧 | 70V |
| 入力電圧変動 | 3x380V (-15% ~ +15%) |
| 周波数 | 50/60Hz |
| 定格電力 | 21.5KVA |
| 推奨配電盤 | 50KVA |
| 力率 / 効率 | 0.98 / 78% |
| 絶縁クラス / 保護クラス | F / IP21 |
| 温度環境 | -10℃ ~ +40℃ |
| 輸送・保管温度 | -25℃ ~ +55℃ |
| 冷却方式 | 空冷 |
| ディスプレイ画面 | 10インチタッチスクリーン |
| 主要制御機能 | ガス制御、溶接電流制御、回転運動、ワイヤ供給運動、トーチ揺動およびアーク長制御 |
| 保存可能なプログラム | 200 |
| 分割可能な溶接セクション | 8 |
| プリンター | オプション |
| ウォーターポンプヘッド | 30m / 0.3MPa |
| 水タンク容量 | 15L |
| 長さ/幅/高さ | 980 x 475 x 1020mm |
| 重量 | 108Kg |
| 製造基準 | GB15579.1-2024 |
| EMC分類 | A |
| 梱包寸法 | 木製ケース 900 x 650 x 1020mm |
| 総重量 | 137Kg |
溶接性能特性
- 厚さ2.5mm以上の炭素鋼をV溝で溶接：片側溝角度≥37°、ずれ壁厚の10%未満。
- 厚さ2.5mm以上のステンレス鋼をV溝で溶接：片側溝角度≥45°、ずれ壁厚の10%未満。
- フィットアップクリアランス：0-0.5 mm。
- 小径、薄肉、高密度箇所での仮付け溶接。
- 溶接モード：パイプは静止し、溶接トーチが回転して溶接を完了します。
- 溝付き継手の多層溶接では、AVCがアーク長を自動追跡します。最終パスはOSCトーチ揺動で完了します。

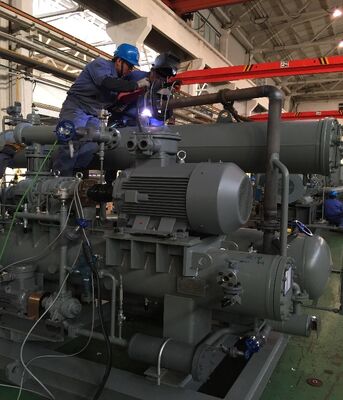

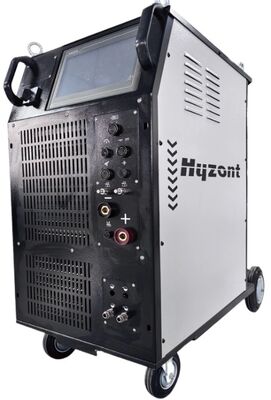

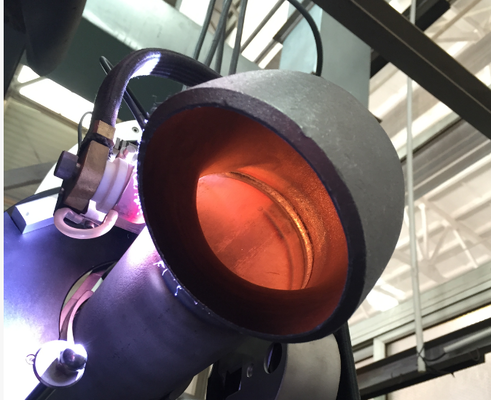

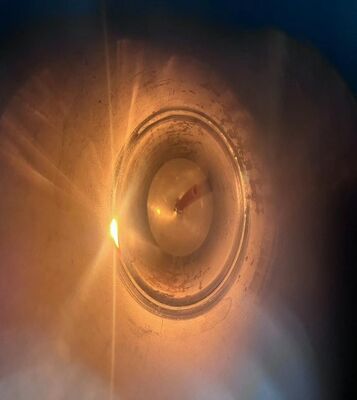

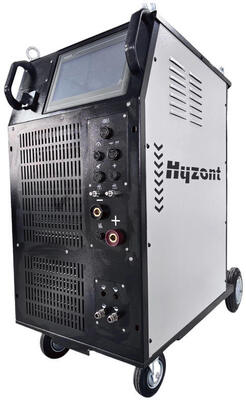

製品画像
商業条件
| 項目 | 値 |
|---|---|
| 価格 | 価格はお問い合わせください - 最新の見積もりについてはお問い合わせください |
| 価格条件 | FOB上海 |
| リードタイム | 20日 |
| 支払い | 30%のデポジット、70%の残金は出荷前に |
| 保証 | B/L発行後12ヶ月以内 |
| 設置・試運転 | オンラインガイダンスを提供します。技術者による現地試運転は追加費用で可能です。 |
お問い合わせ
| 項目 | 詳細 |
|---|---|
| 会社 | Hyzont (Shanghai) Industrial Technologies Co., Ltd. |
| 担当者 | Raymond Mao |
| 電話 | +86-15021164313 |
| メール | Raymond@hyzont.com |
| ウェブサイト | www.cuttingweldingmachine.com |
最新の価格とリードタイムについてはお問い合わせください。お問い合わせをお待ちしております。
製品のハイライト
OBT-400A は、全姿勢管対管板溶接用の一体型水冷 TIG 軌道溶接電源です。 400A IGBT インバータコア、3x380V、10 インチタッチスクリーン HMI、PLC 制御、電流、回転、ワイヤ送給、ウィービングアーク長、シールドガスおよび圧縮空気の正確な制御。
