突出るか、または同じ高さの管のためのTubesheetの溶接機へのGTAW/TIGのはんだ付けする管
プロダクト細部
| 名前: | 管シートの溶接機への管 | モデル: | TTS-30 |
|---|---|---|---|
| 管OD: | 12-76mm | 溶接Cuttent: | 315A |
| タイプの溶接: | TIG/GTAW | 入力パワー: | 380V |
| 管のタイプ: | 突出の管か同じ高さの管 | 保護ガス: | アルゴン |
| ハイライト |
突出フラッシュチューブ溶接,TTS-30 GTAW チューブシート溶接機,多位置管の溶接 |
||
製品の説明
チューブ・チューブシート溶接機用突出し管またはフラッシュ管用GTAW/TIG溶接システム
モデル: TTS-30
用途:
この溶接ヘッドは、チューブ・チューブシート溶接を行うために特別に設計されたTIG溶接ヘッドであり、炭素鋼、ステンレス鋼に適しており、主に突出し管、フラッシュ管、およびインデント管の接続に、ワイヤ供給の有無にかかわらず使用できます。
溶加材ワイヤの添加が必要な溶接には、溶接ヘッドにオプションのワイヤフィーダーを取り付けることができます。ヘッドに直接取り付けられた標準ワイヤスプールは、フロア設置型フィーダーでは不可能な、正確で確実なワイヤ供給を提供します。
これらの溶接ヘッドは、蒸気発生器および熱交換器の製造および修理に、機械溶接の生産性と繰り返し精度をもたらします。
この機械は広く応用されています
- チューブ熱交換器チューブ溶接
- ボイラーチューブ・チューブシート溶接
- 突出し管溶接
- フラッシュ管溶接
特徴
- 拡張可能な空圧マンドレルで容易に位置決め
- 高精度で高速かつ正確な性能、小型熱交換器に適しています
- 自動AVC制御、オン/オフ機能付きで手動調整可能
- 水冷式TIG溶接ヘッド、タングステン電極の交換・調整が容易
- 埋込、突出し、フラッシュ管端用の統合ワイヤ供給
- ハンドル上のボタンで操作が容易
- 局所ガイドを使用して溶接部をセルフセンタリング 19-76 mm OD
- 推奨電源 OBT-315
仕様
| モデル | TTS-30 |
| 材質 | 炭素鋼、ステンレス鋼 |
| 接続タイプ | 突出し管またはフラッシュ管 |
| 溶接プロセス | TIG/GTAW |
| チューブOD(mm) | 19-76 |
| 溶接トーチ角度 | 0-30 |
| タングステンOD(mm) | 1.6-2.4 |
| 溶接ワイヤ径(mm) | Φ0.8mm/Φ1.0 mm |
| 最大ワイヤ供給速度 | 2200 mm/min |
| スイング溶接 | はい |
| 回転 | 360° フリー回転、自動リセット付き、全姿勢溶接 |
| 回転速度(rpm) | 0.37-5.58 rpm |
| 保護ガス | アルゴン |
| 冷却 | 水冷 |
| ケーブル長 | 6m |
| 主要寸法(mm) | |
| 重量(kg) | 9 kg |
電源仕様
| モデル | OBT-315 |
| 溶接源 | Panasonic YC-315TX |
| 電源タイプ | インバーター |
| 溶接電流 | 5-315 A |
| デューティサイクル | 315 A / 60%, 250 A / 95%, 244 A / 100% |
| 入力電圧 | AC380V ± 10 % 50/ 60 Hz |
| 総電力 | 8.3 kVA |
| 冷却 | 内蔵水冷システム |
| ディスプレイ | 7" タッチスクリーン |
| プログラム保存数 | 80 |
| 絶縁クラス | F |
| 保護クラス | IP21 |
| 重量 | 120 kg |
| 寸法 | 740 x 520 x 910 |
詳細画像

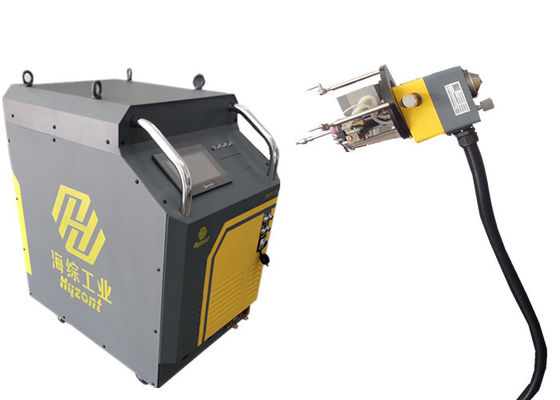

突出し管チューブシート溶接機用
TTS-30 チューブ・チューブシート溶接機用TIG溶接ヘッド
チューブ・チューブシート溶接機用OBT-315 TIG溶接源
注文情報
| 注文コード | K-31580-P |
| 梱包 | フライトケース |
| 梱包サイズ | 550 x 500 x 400 mm |
| 梱包重量 | 15 kg + 130 kg (溶接電源 OBT-315) |
| 納期 | 支払い後15日 |
