Tubesheetの溶接機の松下電器産業の溶接の動力源への突出の管
プロダクト細部
| 名前: | 管から管のシート溶接機 | モデル: | TTS-30 |
|---|---|---|---|
| トューブオーダーダース: | 12~76mm | 溶接カット: | 315A |
| タイプの溶接: | TIG/GTAW | 入力電源: | 380V |
| 管のタイプ: | 突出の管か同じ高さの管 | 保護ガス: | アルゴン |
| ハイライト |
パナソニック溶接電源,突出したチューブチューブシート溶接,TTS-30 管の溶接頭 |
||
製品の説明
突出し管TIG自動溶接機 パナソニック溶接電源
用途:
この溶接ヘッドは、チューブシートへのチューブ溶接を行うために特別に設計されたTIG溶接ヘッドであり、炭素鋼、ステンレス鋼に適しており、主に突出し管、突合せ管、およびインデント管の接続に、ワイヤ供給の有無にかかわらず使用できます。
溶加材の追加が必要な溶接には、オプションのワイヤフィーダーを溶接ヘッドに取り付けることができます。ヘッドに直接取り付けられた標準ワイヤスプールは、フロア設置型フィーダーでは不可能な、正確で確実なワイヤ供給を提供します。
これらの溶接ヘッドは、蒸気発生器および熱交換器の製造および修理に、機械溶接の生産性と繰り返し精度をもたらします。
この機械は広く応用されています
- チューブ熱交換器チューブ溶接
- ボイラーチューブとチューブシート溶接
- 突出し管溶接
- 突合せ管溶接
特徴
- 拡張可能な空圧マンドレルで容易に位置決め
- 高速かつ正確な性能で高精度、小型熱交換器に適しています
- 手動調整用のオン/オフ機能付き自動AVC制御
- 水冷TIG溶接ヘッド、タングステン電極の交換・調整が容易
- 埋め込み、突出し、または突合せチューブ端用の統合ワイヤフィード
- ハンドル上のボタンで操作が簡単
- 溶接のセルフセンタリングのために局所ガイドを使用 19-76 mm OD
- 推奨電源 OBT-315
仕様
| モデル | TTS-30 |
| 材質 | 炭素鋼、ステンレス鋼 |
| 接続タイプ | 突出し管または突合せ管 |
| 溶接プロセス | TIG/GTAW |
| チューブOD(mm) | 19-76 |
| 溶接トーチ角度 | 0-30 |
| タングステンOD(mm) | 1.6-2.4 |
| 溶接ワイヤ径(mm) | Φ0.8mm/Φ1.0 mm |
| 最大ワイヤ供給速度 | 2200 mm/min |
| スイング溶接 | はい |
| 回転 | 360° フリー回転、自動リセット付き、全姿勢溶接 |
| 回転速度(rpm) | 0.37-5.58 rpm |
| 保護ガス | アルゴン |
| 冷却 | 水 |
| ケーブル長 | 6m |
| 主要寸法(mm) | |
| 重量(kg) | 9 kg |
電源仕様
| モデル | OBT-315 |
| 溶接源 | パナソニック YC-315TX |
| 電源タイプ | インバーター |
| 溶接電流 | 5-315 A |
| デューティサイクル | 315 A / 60%, 250 A / 95%, 244 A / 100% |
| 入力電圧 | AC380V ± 10 % 50/ 60 Hz |
| 総電力 | 8.3 kVA |
| 冷却 | 内蔵水冷システム |
| ディスプレイ | 7"タッチスクリーン |
| プログラム保存 | 80 |
| 絶縁クラス | F |
| 保護クラス | IP21 |
| 重量 | 120 kg |
| 寸法 | 740 x 520 x 910 |
詳細画像
突出し管チューブシート溶接機用

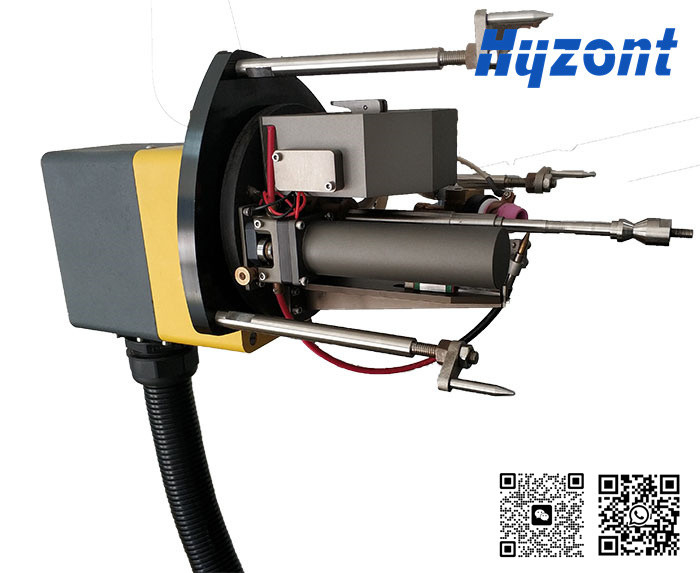

TTS-30 チューブシート溶接機用TIG溶接ヘッド
チューブシート溶接機用OBT-315 TIG溶接源
注文情報
| 注文コード | K-31580-P |
| 梱包 | フライトケース |
| 梱包サイズ | 550 x 500 x 400 mm |
| 梱包重量 | 15 kg + 130 kg (溶接電源 OBT-315) |
| 納期 | 支払い後15日 |
