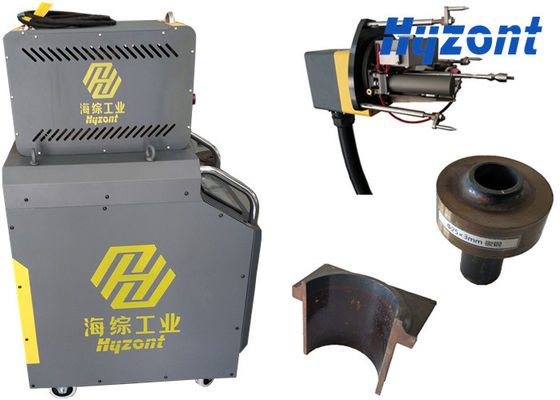

手持ち自動チューブ溶接機 ボタンとチューブとチューブシート溶接のためのDC電源
プロダクト細部
| ハイライト |
手持ち式チューブ溶接機,TTS-30 ボタン制御溶接機,チューブ・チューブシート DC電源溶接 |
||
|---|---|---|---|
製品の説明

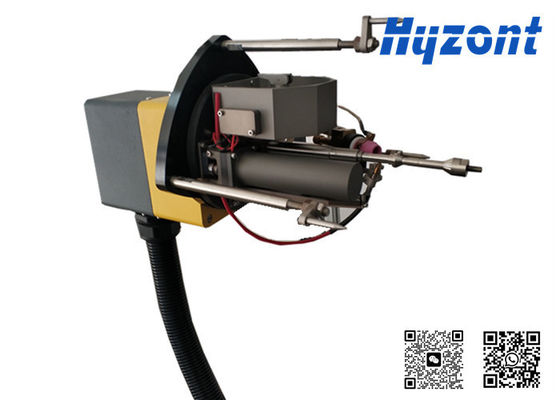

チューブ・チューブシート溶接ヘッド（GTAW DC溶接電源付き）
用途:
本溶接ヘッドは、チューブ・チューブシートのTIG溶接専用に設計されており、炭素鋼、ステンレス鋼などに適しています。主に、ワイヤ供給の有無にかかわらず、突出し管、フラッシュ管、埋め込み管の接続に使用されます。
本機は広く応用されています

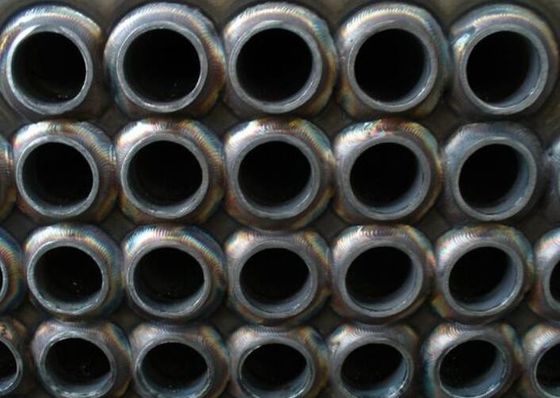

- チューブラー熱交換器チューブ溶接
- ボイラーチューブ・チューブシート溶接
- 突出し管溶接
- フラッシュ管溶接
特徴
- 拡張可能な空圧マンドレルで容易に位置決め
- 高精度で高速かつ正確な性能、小型熱交換器に適しています
- 自動AVC制御（オン/オフ機能付き）で手動調整可能
- 水冷式TIG溶接ヘッド、タングステン電極の交換・調整が容易
- 埋め込み管、突出し管、フラッシュ管端用の統合ワイヤ供給
- ハンドル上のボタンで操作が容易
- 局所的なガイドを使用して溶接のセルフセンタリングを実現（OD 19-76 mm）
- 推奨電源 OBT-315
仕様
| モデル | TTS-30 |
| 材質 | 炭素鋼、ステンレス鋼 |
| 接続タイプ | 突出し管またはフラッシュ管 |
| 溶接プロセス | TIG/GTAW |
| チューブOD（mm） | 19-76 |
| 溶接トーチ角度 | 0-30 |
| タングステンOD（mm） | 1.6-2.4 |
| 溶接ワイヤ径（mm） | Φ0.8mm/Φ1.0 mm |
| 最大ワイヤ供給速度 | 2200 mm/min |
| スイング溶接 | はい |
| 回転 | 360°自由回転（自動リセット付き）、全姿勢溶接 |
| 回転速度（rpm） | 0.37-5.58 rpm |
| 保護ガス | アルゴン |
| 冷却 | 水冷 |
| ケーブル長 | 6m |
| 主要寸法（mm） | |
| 重量（kg） | 9 kg |
電源仕様
| モデル | OBT-315 |
| 溶接機 | Panasonic YC-315TX |
| 電源タイプ | インバーター |
| 溶接電流 | 5-315 A |
| デューティサイクル | 315 A / 60%、250 A / 95%、244 A / 100% |
| 入力電圧 | AC380V ± 10% 50/60 Hz |
| 総電力 | 8.3 kVA |
| 冷却 | 内蔵水冷システム |
| ディスプレイ | 7インチタッチスクリーン |
| プログラム保存数 | 80 |
| 絶縁等級 | F |
| 保護等級 | IP21 |
| 重量 | 120 kg |
| 寸法 | 740 x 520 x 910 |
製品のハイライト
