MAG ボイラー産業用自動溶接機 MIG 管から管状の自動溶接機

1装置名:チューブ・チューブ・シートMAG自動溶接機

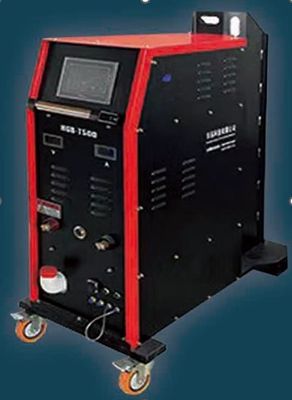

2モデル:HGB-T500

3. 技術的な状態

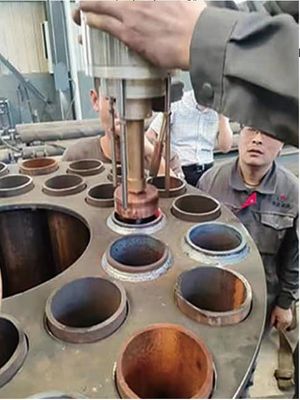

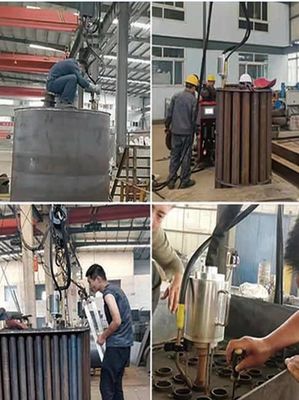

自動溶接機は,ボイラー産業で使用されています.この溶接機は,平面位置の溶接でコンベクションバンクとドラムシェルの直角フィレット関節の溶接に使用されます炭酸鋼,不?? 鋼などの材料でMAG溶接を採用した.
3.2 装備の特徴
1) 溶接プロセスは高効率で自動で完了します.
2) 集合リング構造,組み込みワイヤ,圧縮空気,溶接ガス経路を採用して,無制限の回転頭を達成する.
3) プルス電源で装備され,小さな噴出物で深層浸透溶接シームを実現します.
4) 人とコンピュータのインターフェースを実現できる色タッチスクリーンを採用します.
5) トーチ回転の設定位置に自動的に戻る.各回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回り回連続溶接中に手順にケーブル交互は起こらない.
6) 圧圧式 圧縮後,溶接中に手動で握る必要がありません. 1人の操作者が複数の溶接機を同時に操作できます.
7) サイズが小さく,操作が簡単,保守も簡単です.
3.3 技術パラメータ
3.3.1 労働条件
3.3.1.1 ボイラーの殻
管材:炭素鋼. 作業部品の表面から生地と油を除去する (溶接シームの周りに20mm)
3.3.1.2 チューブ

1) 管材:炭素鋼
2) 管の外径: 32~108mm
3) 管の厚さ: 2~6mm
4) 管の卵位,Dmax-Dmin≤0.5mm
5) 管末の脱塵と油除去範囲:20mm
3.3.1.3 管の組み立て
1) 管の中央と管シート間の垂直度 ≤3°
2) 溶接前のチューブの高さ: 9-12mm,チューブ端表面は,穴がないように滑らか;チューブブリッジピッチ: d≥19mm
3.3.1.4 管と管の隙間: ≤1mm
