MIG / MAG軌道溶接トラクター 150-3000mm 大型ODパイプ自動溶接
プロダクト細部
| 精度: | 高い | 耐久性: | 高い |
|---|---|---|---|
| メンテナンス: | 低い | 材料: | メタル |
| 名前: | オートオービタル・ウェルディング・トラクター | 騒音: | 低い |
| パワー: | 電気220V | 安全性: | 高い |
| サイズ: | 500×355×243 | スピード: | 0~1040mm/min |
| 安定性: | 高い | 保証: | 1 年 |
| 体重: | 10.6kg | ||
| ハイライト |
KA-H10 軌道引擎,150-3000mm 大型ODパイプ,MIG MAG オートウェルディング トラクター |
||
製品の説明
KA-H10 MIG/MAG 軌道溶接トラクター 150-3000mm 大型ODパイプ自動溶接トラクター
CO2自動溶接車は,船舶建設,橋建設,機関車製造,鉄鋼構造,石油化学産業で広く使用されています.そして,リバーの強化などの様々な構造を溶接するのに適しています.,リバープレート,交差点,ボックスビーム.それらの主な利点には以下が含まれます:
労働の強度を削減し,労働環境を改善する
手動 溶接 よりも 1.5 倍 の 作業 効率 を 向上 さ せる
人為的要因による溶接欠陥を排除する: 手動による溶接の欠陥率は通常約20%で,自動溶接車では溶接品質が一貫しています.手動溶接よりもほぼ200%高い
高度な自動化により,安定した溶接品質が保証されます
高度な技術労働者が必要ない

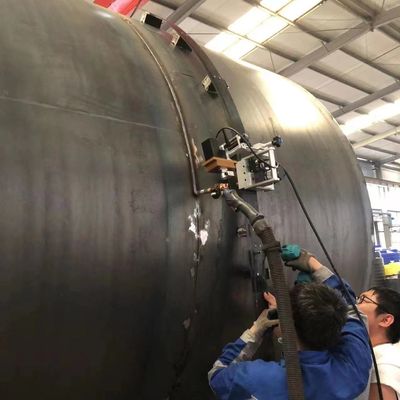

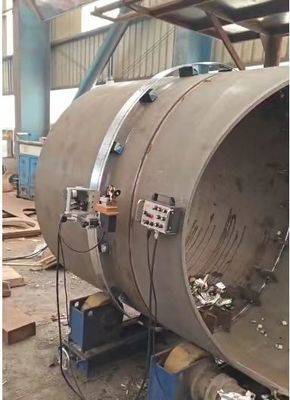

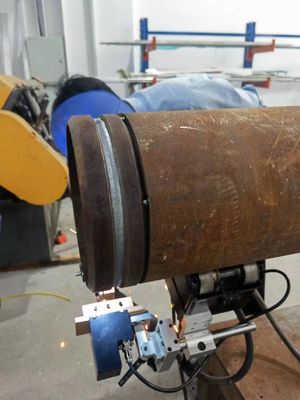

KA-H10は,ギアとラック駆動の軌跡溶接機で,水平と垂直のボット溶接に使用されています.中途半端で厚いプレート溶接と大直径のパイプの周縁溶接に特に適しています. 溶接銃の位置と角度を調整することで,コーナー溶接,水平溶接,オーバーヘッド溶接,その他の位置も実行できます.オシレーターと制御パネルは別々のユニットです鉄筋は強い磁石によって工品に固定され,設置と取り除くことが容易になります.
特徴
1) KA-H10は垂直溶接,水平溶接,周回溶接など様々な溶接位置を実現する.
2) 線形スウィング機能が備わっています.スウィングモード,スウィング幅,スウィング速度,スウィングセンター位置,左と右の滞在時間はすべて調整できます.
3) 移動速度がデジタル表示されます.
4) スウィング 溶接の際に,下切断や不完全な溶接を防ぐために,スウィング端の左側と右側の停留時間を調整することができます.
5) 溶接が停止すると,溶接銃は自動的に溶接珠の中央位置に戻ります.
6) 自動弧停止機能が搭載されている.
7) 電流と電圧の調節機能とインチワイヤの供給機能を備えています.
8) 急速な帰還機能があります.標準配置では,小型化,軽量化,移動が容易な1.8mの軌道を提供し,延長使用のために軌道のセクションを結びつけることができます.
申請
通常は,通常の垂直および水平のバット溶接に使用されます.溶接銃の位置と角度を調整することによって,コーナー溶接と横接溶接も行えます.
仕様
| ポイント | 仕様 | 注記 | |
| トロール | 電源入力 | AC 220V,50/60Hz | |
| サイズ | 500×355×243 | W×L×H | |
| 体重 | 10.6kg | ||
| ディルヴ | ギアとラック | ||
| 移動速度 | 0~1040 mm/min | ||
| 溶接銃の調整範囲 | 上下 | ±20mm | |
| 前と後ろ | ±20mm | ||
| 角度 | 360° | ||
| 移動角 | ±90° | ||
| 鉄道 | インストール | 磁気型 | |
| サイズ | 42×29.3 ×1800 | W×H×L | |
| 材料 | 鋼筋ベルト | ||
| 体重 | 20kg | ||
|
スイング |
スイングモデル | |
|
| スイング速度 | 0〜1520mm/min | ||
| 振動範囲 | ±20mm | ||
| 左から右へ 居住時間 | 0-2s | ||
| 中心距離 | ±5mm | ||

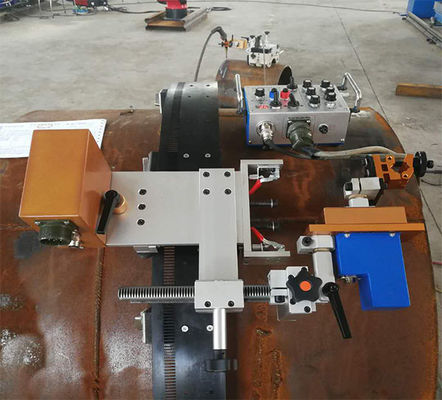

機械の接続
インストール
(1) 設置条件:
1. 溶接に必要な道具は,溶接電源とワイヤーフィッダー装置である.
2. トロリーの移動と制御のための溶接電源 (AC 220V);
3. 溶接用のCO2ガスのタンク
4. CO2自動溶接のための直接溶接銃;
5他の必要事項のための基本ツール
(2) システム接続方法
1トロリーの溶接方向が溶接シームに平行であることを確認しなければならない.
2. トロリを設置し,設置ハンドルを使用してトロリーのトラックホイールをトラックに固定します.
3. ワイヤフィッダーに溶接ワイヤをインストールし,溶接銃の端にそれを引き
4. ワイヤフィッダーに溶接銃ポートを接続
5車のコントロールパネル上の8Pポートに制御電源ケーブルを接続
6制御電源ケーブルをAC 220に接続
