MIG/MAG 溶接トラクター 自動溶接 トラクター 溶接トラクター
フラットフレンズ自動溶接車は,船舶,橋,機関車,鉄鋼構造物,石油化学などの産業で広く使用されています.その主な利点には以下の通りがあります.
1. 労働の強度を削減し,労働環境を改善する
2作業効率を手動溶接の1.5倍向上させる
3人為的要因による低質の溶接を避けるため,手動操作の欠陥率は一般的に約20%であり,自動溶接車を使用すると溶接欠陥が発生しません.,手動の溶接と比較してほぼ200%向上します
4溶接品質の安定性を確保するための高度な自動化
5高度な技術労働者が必要ない
特徴:

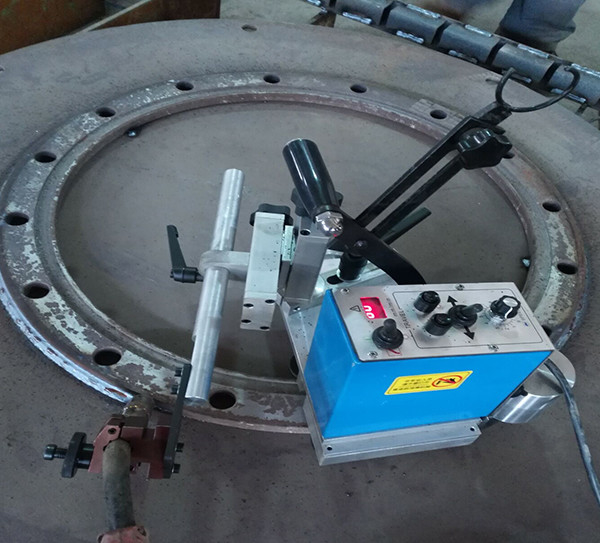

1I型溶接車とは,水平フラングプレート周面のフィレット溶接に適した自動溶接装置である.
2軽量で,移動し,設置しやすく,未熟な労働者も溶接を行うことができます.
仕様
タイプ | 内容 | 注記 | |
トロリー | パワー | AC 220V | |
サイズ | 275*140*240 | W×L×H | |
体重 | 15kg | ||
移動する | 双輪 | ||
移動速度 | 100〜1000mm/min | ||
スイングモーター | DC24V 18RPM | オプション | |
溶接銃 |
上下 | 100mm | |
前へ/後ろへ | 100mm | ||
角度 | 360° | ||
移動角度 | 0° | ||
コントロール | スイング速度 | 0〜10RPM | |
スイングアングル | 0-±10° | ||
スイングタイム | 0-2S | ||
中心移動 | 0-±8° | ||
移動速度 | 100〜1000mm/min | ||
機械の接続
インストール
(1) 設置条件:
1. 溶接に必要な道具は,溶接電源とワイヤーフィッダー装置である.
2ウォーキングとKA-C1の制御のための溶接電源 (AC220V)
3. 溶接用のCO2ガスのタンク
4. CO2自動溶接のための直接溶接銃;
5他の必要事項のための基本ツール
(2) システム接続方法
1トロリーの溶接方向が溶接シームに平行であることを確認しなければならない.
2. トロリを設置し,設置ハンドルを使用してトロリーのトラックホイールをトラックに固定します.
3. ワイヤフィッダーに溶接ワイヤをインストールし,溶接銃の端にそれを引き
4. ワイヤフィッダーに溶接銃ポートを接続
5車のコントロールパネル上の8Pポートに制御電源ケーブルを接続
6制御電源ケーブルをAC 220に接続
