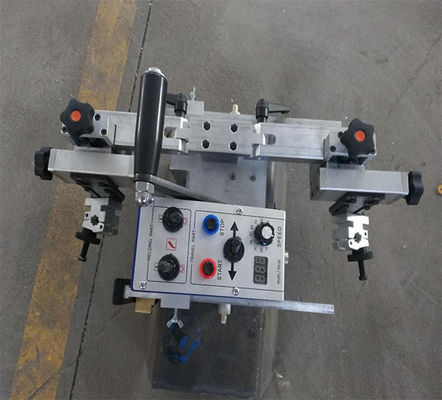

U形の二重溶接銃 MIG / MAG 自動強化肋骨溶接トラクター
プロダクト細部
| 精度: | 高い | 耐久性: | 高い |
|---|---|---|---|
| メンテナンス: | 低い | 材料: | メタル |
| 名前: | オートオービタル・ウェルディング・トラクター | 騒音: | 低い |
| パワー: | 電気220V | 安全性: | 高い |
| サイズ: | 500×355×243 | スピード: | 0~1040mm/min |
| 安定性: | 高い | 保証: | 1 年 |
| 体重: | 10.6kg | ||
| ハイライト |
ダブルガンリブトラクター,U字型MIG/MAG溶接機,自動リブ溶接ユニット |
||
製品の説明
U字型ダブル溶接ガンMIG/MAG自動溶接トラクター
CO2自動溶接トロリーは、造船、橋梁建設、機関車製造、鋼構造、石油化学産業で広く使用されており、補強リブ、リブプレート、交差部、箱梁などのさまざまな構造の溶接に適しています。主な利点は次のとおりです。
労働強度を軽減し、作業環境を改善する
手動溶接の1.5倍の作業効率を向上させる
人的要因による溶接欠陥を排除する：手動操作の欠陥率は一般的に約20％ですが、自動溶接トロリーは一貫した溶接品質を維持します。したがって、その総合的なメリットは手動溶接のほぼ200％高くなります。
高い自動化により安定した溶接品質を確保
高度な技術を持つ作業員は不要
U字型両面自動溶接機は、U字型部品と平板間の重ね継手の溶接用に設計されています。U字型の表面を移動しながら、2つの溶接ガンを同時に溶接するため、作業効率が向上し、溶接変形が軽減されます。
特徴
1) U字型補強材の両面連続溶接（隅肉溶接および重ね継手）に適しています。2つの溶接ガンは同じ制御パネルで制御され、両方のガンで同じ溶接パラメータを使用することが推奨されます。
2) レールは不要で、セットアップが簡単です。
3) 機械式トラッキングシステムを採用しています。スプリング拡張機構を備えたガイドホイールが、U字型部品の壁と平板上を走行し、溶接シームを柔軟に追跡します。
4) 機械の底部と後部にある光電センサーが、U字型補強材の端に到達すると自動的に停止するため、1人のオペレーターが複数の機械を同時に操作するのに便利です。
5) 機械は10度から20度の間の傾斜を持つ表面を走行できます。
6) 溶接ガンホルダーを交換することで、水冷式および空冷式の両方の溶接ガンを使用できます。
7) 機械は、異なるU字型補強材のサイズに合わせてカスタマイズできます。
8) 永久磁石を装備しており、ガイドホイールと連携して溶接ガンが溶接シームに沿って走行するようにします。
適用環境
U字型部品の重ね継手および隅肉溶接に適しています
仕様
| 項目 | 備考 | |
| 溶接トラクター | 移動タイプ | 4輪移動 |

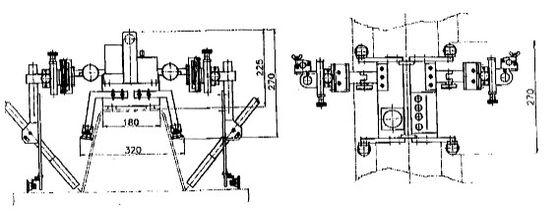

| サイズ | 320 × 270 × 270 | |
| 用途 | U字型補強リブ | |
| 溶接ガン |
水平：65 mm；垂直：65 mm 溶接ガン移動：±150 mm；調整角度：±45°。 |
|
| 溶接シーム追跡 | リードホイール | |
| 重量 | 13 kg | |
| 制御ボックス | 機能 | 移動速度：0-1200 mm/分。 |
| 電源入力 | AC 220 | |
機械の接続
設置
(1) 設置条件:
1. 溶接に必要な工具は、溶接電源およびワイヤーフィーダー装置です。
2. トロリーの移動および制御用の溶接電源（AC 220V）
3. 溶接用のCO2ガスボンベ
4. CO2自動溶接用の直接溶接ガン
5. その他の必要な作業のための基本的な工具
(2) システム接続方法
1. レールを設置します。トロリーの溶接方向が溶接シームと平行であることを確認する必要があります。
2. トロリーを設置し、設置ハンドルを使用してトロリーのレールホイールをレールにクランプします。
3. ワイヤーフィーダーに溶接ワイヤーを取り付け、溶接ガンの端まで引き出します。
4. 溶接ガンポートをワイヤーフィーダーに接続します。
5. 制御電源ケーブルを車の制御パネルの8Pポートに接続します。
6. 制御電源ケーブルをAC 220に接続します。
