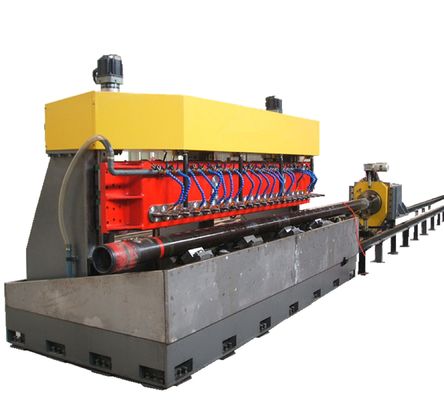

黄色い管のスロット マシン、管でカスタマイズ可能な管の打ち抜く機械
プロダクト細部
| 名前: | 細長かったはさみ金CNCは打抜き機を見ました | モデル: | PSM-220 |
|---|---|---|---|
| 適用: | 油井または井戸細長かったはさみ金の製造 | 管OD: | Φ60-Φ177.8mm |
| 壁厚さ: | 1-12mm | 紡錘: | 22 |
| スロット幅: | 0.3-3mm | 最高鋸歯の直径を: | 76mm |
| 総重量: | おおよそ14ton | 起源を置いて下さい: | 中国 |
| ハイライト |
PSM-220 スロットライナーソー,油水井スロッティング,パイプ穴あけ カスタマイズ可能 |
||
製品の説明
スロットライナーCNCパイプスロッティングマシン 22スピンドル丸鋸切断機
モデル: PSM-220
用途
これは、オイルウェルスロットライナーを加工するために、各スピンドルに最大4枚の丸鋸カッターを取り付けることができる16または22スピンドルを備えた特別設計のマシンです。このフライス盤は、ケーシングまたはチューブに直線スロットを持つスロットライナーを製造し、直径7インチまで、長さ46フィートまで対応します。
特徴
仕様
| スピンドルボックス | パイプ外径 | 60-177.8 mm |
| スピンドル数 | 22 | |
| スピンドル中心間距離 | 152.4 mm | |
| 最大フライス盤カッター径 | 75 mm | |
| 1スピンドルあたりの丸鋸カッター数 | 1-4 | |
| 直線スロッティング幅 | 0.3-3 mm | |
| スピンドル回転速度 | 100-800 r/min | |
| 主モーター出力 | 2×11 kW | |
| スピンドル昇降ストローク | 200 mm | |
| Z軸サーボモーター出力/トルク | 2 x 1.5 kW/4.77 Nm | |
| Z軸最大移動速度 | 2000 mm/min | |
| Z軸精度 | 0.5 mm/r | |
| パイプロールインデックスポジショニングシステム | A軸サーボモーター出力/トルク | 1 kW/4.77 Nm |
| A軸最大回転速度 | 20R/Min | |
| A軸回転精度 | 6.279度/r | |
| X軸サーボモーター出力 | 1 kW/4.77 Nm | |
| X軸最大回転速度 | 8000 mm/min | |
| X軸最大回転精度 | 11.3 mm/r | |
| レール長 | 14000 mm | |
| パイプ移動ストローク | 12000 mm | |
| 空圧システム | 圧縮空気圧 | >0.5 MPa |
| 冷却システム | 冷却 | 液体クーラント |
| 切削コンパウンドポンプ流量 | 200L/min | |
| 切削コンパウンドポンプ出力 | 2 x 0.45 kW | |
| 電気システム | コントローラー | PLC |
| CNC軸数 | 4 | |
| 総電力 | 32 kW | |
| 機械本体サイズ | 長さ x 幅 x 高さ(mm) | 4300x1800x2550 |
| パイフィーダーシステムレール長 | 12000 mm | |
| 総重量 | 約14トン | |
詳細画像
CNCチューブスロッティングマシン 各スピンドルに4つの丸鋸カッター付き
CNCパイプスロッティングマシンによるスロットライナー加工
注文情報
| 注文コード | PSM-220 |
| 梱包 | 該当なし |
| 梱包サイズ | 該当なし |
| 梱包重量 | 14000Kg |
| 納期 | 支払い後70日 |
CNCパイプスロッティングマシン PSM-220 YouTube動画リンク:
https://www.youtube.com/watch?v=sm_vTdOgPBU
製品のハイライト
スロットライナーCNCパイプスロッティングマシン 22スピンドル丸鋸切断機 モデル: PSM-220 用途 これは、オイルウェルスロットライナーを加工するために、各スピンドルに最大4枚の丸鋸カッターを取り付けることができる16または22スピンドルを備えた特別設計のマシンです。このフライス盤は、ケーシングまたはチューブに直線スロットを持つスロットライナーを製造し、直径7インチまで、長さ46フィートまで対応します。 APIスロットライナーパーフォレーティング 井戸用スロットライナーパーフォレーティング スロットライナー丸鋸刃切断 特徴 パイプロールインデックスおよびポジショニングシステムにより、パ...
