商品の詳細:
|
| 名前: | CNCの管のスロット マシン | モデル: | PSM-220 |
|---|---|---|---|
| 適用: | 油井または井戸細長かったはさみ金の製造 | 管OD: | Φ60-Φ177.8mm |
| 壁厚さ: | 1-12mm | 紡錘: | 16 |
| スロット幅: | 0.3-3mm | 最高鋸歯の直径を: | 76mm |
| ハイライト: | 自動スロッティング 高速,75mmフライスカッター,φ パイプスロットリング CNC |
||
OCTG CNC パイプパルファーター 自動 スロット切断機 パイプスロットリングマシン
直角スロットは,ラインナーで作られる最初のスロットであり,パイプの壁を同じ幅で切る.スロットでの砂粒の橋渡しが重要でない場合は指定キーストーンスロットよりも耐磨性があり,製造コストも安くなります一度に46フィートまでの長さを製造することができます. この機械は,すべてのパイプを処理することができます.この非常に頑丈で安定した装置により,パイプは正確な許容量まで磨き,クリーンな開口と一貫したスロット幅と長さを生産できます.
特殊 な 高速 鉄 の 円形 サー が 穴 を 切る.この 装置 は,管や 穴 を 傷つけ ない よう に 蓋 を 固定 し,直し て くれる.継続 的 に 冷却 液 を 施し て 管 の 金属 工学 的 な 完全 性 を 保つ余分な金属は取り除かれず,指定された開いた領域内に留まる限り最大パイプ強さは保証されます.
| スピンドルボックス | パイプOD | 60~177.8mm/7" |
| スピンドル番号 | 22 | |
| スピンドルの中心距離 | 152.4mm/6" | |
| フレッシング切断器の最大直径 | 75mm | |
| 一つのスピンドルで切断器の量 | 1から4まで | |
| ストレート スロット幅 | 0.3-3mm | |
| スピンドル 回転速度 | 100~800回転/分 | |
| メインモーターパワー | 2×11 kW | |
| 上下回転する | 200mm | |
| Z軸のサーボモーターの電源/トルク | 2 x 1.5 kW/4.77 Nm | |
| Z軸 最大移動速度 | 2000mm/min | |
| Z軸の精度 | 0.5 mm/r | |
| パイプ回転指数位置付けシステム | 一軸のサーボモーターの動力/トルク | 1 kW/4.77 Nm |
| 軸最大回転速度 | 20R/分 | |
| 軸の回転精度 | 6.279度/r | |
| X軸のサーボモーターの電源 | 1 kW/4.77 Nm | |
| X軸 最大回転速度 | 8000mm/min | |
| X軸最大回転精度 | 11.3 mm/r | |
| 列車の長さ | 14000 mm | |
| パイプを動かすストローク | 12000 mm | |
| パネウマ系 | 圧縮気圧 | >0.5 MPa |
| 冷却システム | 冷却 | 液体冷却液 |
| 切断 複合ポンプ流量 | 200L/分 | |
| 切る 複合ポンプの電源 | 2 x 0.45 kW | |
| 電気システム | コントローラー | PLC |
| CNC軸番号 | 4 | |
| 総電源 | 32 kW | |
| 機械体サイズ | L × W × H (mm) | 4300×1800×2550 |
| パイプフィッダーシステム 鉄道長さ | 12000 mm | |
| 総重量 | 約14トン | |

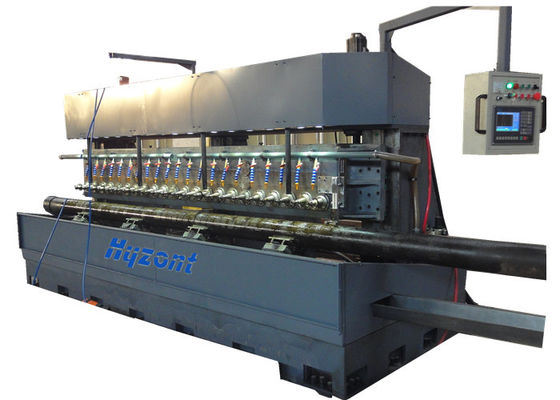

PSM-22 スロット・マシンの後ろから見た Hyzont PMS-220マシンの前から見た
| 命令コード | PSM-220 |
| 梱包 | N/A |
| パッケージのサイズ | N/A |
| 梱包重量 | 14000Kg |
| 配達時間 | 支払いの70日後 |
CNCパイプスロットリングマシン PSM-220 Youtubeビデオリンク: https://www.youtube.com/watch?v=sm_vTdOgPBU
