| 起源の場所 | 中国 |
| ブランド名 | Hyzont / SUNWAY |
| 証明 | N/A |
| モデル番号 | PSM-160 |
この管さん孔器は16か22の紡錘および製作の後で機械で造る前に正常化される鋼鉄ギヤ ボックスから成っています。それは頭上式の鉄骨構造から支えられ、精密プロフィールの鉄道システムに導かれます。2本の調節可能圧力空気シリンダーは変速機の重量を相殺します。この特徴は鉛ねじがバックラッシュを除去し、球タイプの鉛ねじの摩耗を最小にする圧縮に常にあることを可能にします。変速機はカッターが取付けられる紡錘を収容します。
独特な油圧締め金で止めるシステムは管かスロットを傷つけないで包装をしっかり止め、まっすぐにします。特別な高速度鋼の丸鋸はスロットを切りました。冷却剤の連続的な適用は管の冶金の完全性を維持します。余分な金属は取除かれないし、指定空地の内にとどまっている間最高の管の強さは確実です。
| 紡錘箱 | 管OD | Φ60-φ177.8mm/7」 |
| 紡錘数 | 22 | |
| 紡錘の中心間距離 | 152.4mm/6」 | |
| 最高のフライスの直径 | φ75mm | |
| 1つの紡錘のカッター量を見ました | 1-4 | |
| まっすぐなスロット幅 | 0.3-3mm | |
| 紡錘の回転速度 | 100-800r/min | |
| 主要なモーター力 | 2×11Kw | |
| 打撃の上下の紡錘 | 200mm | |
| Z軸のサーボ モーター力のトルク | 2X1.5Kw/4.77Nm | |
| Z軸の最高の移動速度 | 2000mm/min | |
| Z軸の正確さ | 0.5mm/r | |
| 管の回転索引の位置方式 | 軸線のサーボ モーター力/トルク | 1KW/4.77Nm |
| 軸線の最高の回転速度 | 20R/Min | |
| 軸線の回転正確さ | 6.279degree/r | |
| Ｘ軸のサーボ モーター力 | 1KW/4.77Nm | |
| Ｘ軸の最高の回転速度 | 8000mm/min | |
| Ｘ軸の最高の回転正確さ | 11.3mm/r | |
| 柵の長さ | 14000mm | |
| 管の移動打撃 | 12000mm | |
| 空気システム | 圧縮空気圧力 | >0.5Mpa |
| 冷却装置 | 冷却 | 液体の冷却剤 |
| 混合ポンプ流れの切断 | 200L/min | |
| 混合ポンプ力の切断 | 2×0.45kW | |
| 電気システム | コントローラー | PLC |
| CNCの軸線数 | 4 | |
| 総力 | 32kW | |
| 本体のサイズ | L x W x H （mm） | 4300x1800x2550 |
| 管の送り装置システム柵の長さ | 12000mm | |
| 総重量 | おおよそ14ton | |

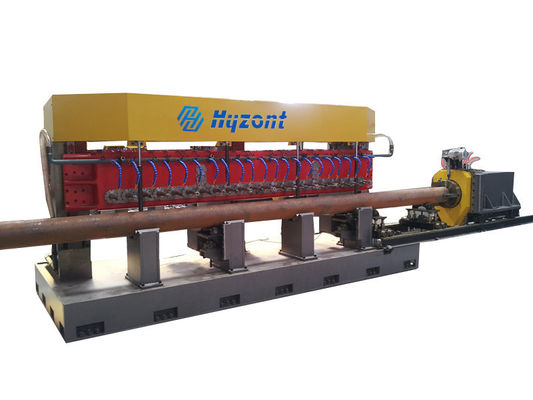

PSM-22スロット マシン
鋸歯のOileの管スロットを76.4の長さおよび3mmの幅まで切れることを
| オーダー コード | PSM-220 |
| パッキング | N/A |
| パッキング サイズ | N/A |
| パッキング重量 | 14000Kg |
| 受渡し時間 | 支払の後の70日 |
CNCの管のスロット マシンPSM-220 Youtubeビデオ リンク:
https://www.youtube.com/watch?v=sm_vTdOgPBU
