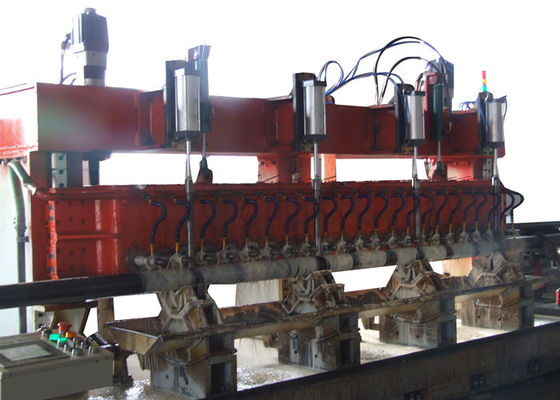

井戸細長かったはさみ金の製造のための電力の管のスロット マシン
プロダクト細部
| 名前: | CNCの管のスロット マシン | モデル: | PSM-220 |
|---|---|---|---|
| 適用: | 油井または井戸細長かったはさみ金の製造 | 管OD: | Φ60-Φ177.8mm |
| 壁厚さ: | 1-12mm | 紡錘: | 16 |
| スロット幅: | 0.3-3mm | 最高鋸歯の直径を: | 76mm |
| ハイライト |
水井衬管开槽,电力开槽机,CNCパイプスロッティングマシン |
||
製品の説明
スロットライナーミーリングマシン PSM-220 パイプスロッティングマシン
モデル: PSM-160/PSM-220
用途
直線スロットはライナーに最初に作成されるスロットのタイプであり、パイプの壁を等しい幅で切断します。スロットでの砂粒のブリッジングがそれほど重要でない場合に指定される直線スロットは、キーストーンスロットよりも耐摩耗性に優れ、製造コストも低くなります。当社のスロッティングマシンは、最大12インチのパイプ径に対応できるように設計されており、一度に最大46フィートの長さを製造できます。この非常に剛性があり安定した装置により、パイプを精密な公差でフライス加工でき、クリーンな開口部と一貫したスロット幅と長さを実現します。
独自の油圧クランプシステムにより、パイプやスロットを損傷することなくケーシングを固定およびまっすぐにします。特殊ハイス鋼円形ソーがスロットを切断します。クーラントの連続塗布により、パイプの冶金学的完全性が維持されます。過剰な金属は除去されず、指定された開口面積内に留まりながら、パイプの強度を最大限に確保します。
特徴
仕様
| スピンドルボックス | パイプ外径 | 60-177.8 mm/7インチ |
| スピンドル数 | 22 | |
| スピンドル中心間距離 | 152.4 mm/6インチ | |
| 最大フライス盤カッター径 | 75 mm | |
| 1スピンドルあたりのソーカッター数 | 1-4 | |
| 直線スロッティング幅 | 0.3-3 mm | |
| スピンドル回転速度 | 100-800 r/min | |
| 主モーター出力 | 2×11 kW | |
| スピンドル昇降ストローク | 200 mm | |
| Z軸サーボモーター出力/トルク | 2 x 1.5 kW/4.77 Nm | |
| Z軸最大移動速度 | 2000 mm/min | |
| Z軸精度 | 0.5 mm/r | |
| パイプ回転インデックス位置決めシステム | A軸サーボモーター出力/トルク | 1 kW/4.77 Nm |
| A軸最大回転速度 | 20R/Min | |
| A軸回転精度 | 6.279度/r | |
| X軸サーボモーター出力 | 1 kW/4.77 Nm | |
| X軸最大回転速度 | 8000 mm/min | |
| X軸最大回転精度 | 11.3 mm/r | |
| レール長 | 14000 mm | |
| パイプ移動ストローク | 12000 mm | |
| 空気圧システム | 圧縮空気圧 | >0.5 MPa |
| 冷却システム | 冷却 | 液体クーラント |
| 切削コンパウンドポンプ流量 | 200L/min | |
| 切削コンパウンドポンプ出力 | 2 x 0.45 kW | |
| 電気システム | コントローラー | PLC |
| CNC軸数 | 4 | |
| 総電力 | 32 kW | |
| 機械本体サイズ | 長さ x 幅 x 高さ (mm) | 4300x1800x2550 |
| パイプフィーダーシステムレール長 | 12000 mm | |
| 総重量 | 約14トン | |
詳細写真
PSM-22 スロッティングマシン PSM-220のソーカッター
注文情報
| 注文コード | PSM-220 |
| 梱包 | N/A |
| 梱包サイズ | N/A |
| 梱包重量 | 14000Kg |
| 納期 | 支払い後70日 |
CNCパイプスロッティングマシン PSM-220 YouTube動画リンク: https://www.youtube.com/watch?v=sm_vTdOgPBU
