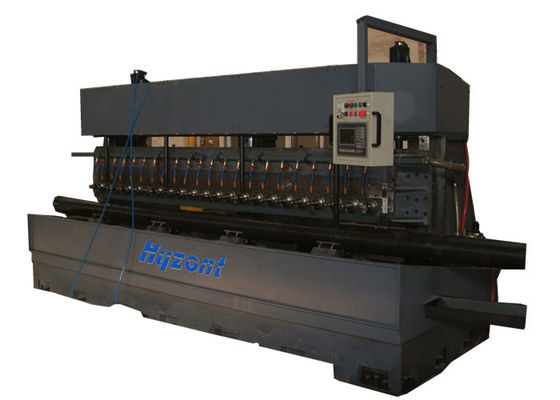

Φ60-Φ177.8mmを製造する油井はさみ金のための16の紡錘の管のスロット マシン
プロダクト細部
| 名前: | 細長かったはさみ金CNCは見ました打抜き機（CNCの管のスロット マシン）を | モデル: | PSM-160 |
|---|---|---|---|
| 適用: | 油井または井戸細長かったはさみ金の製造 | 管OD: | Φ60-Φ177.8mm |
| 壁厚さ: | 1-12mm | 紡錘: | 16 |
| スロット幅: | 0.3-3mm | 最高鋸歯の直径を: | 76mm |
| ハイライト |
16軸スロッティングマシン,油井ライナーの製作,PSM-160 60-177.8mmパイプ |
||
製品の説明
16 スピンドル パイプスロッティングマシン 60-177.8 mm OCTG スロット CNC フリースマシン
モデル:PSM-160
申請
このパイプパルファレーターは,製造後に標準化されるが,加工前には,16か22つのスピンと鋼のギアボックスで構成されています.鉄鋼構造から支えられ,精密なプロフィールレールシステムで導かれます2つの調整可能な圧力空気シリンダーは,ギアボックスの重量を対比する.この機能により,リードスクリューは常に圧縮状態にあります.これは反発をなくし,ボール型のリードスクリューの磨きを最小限に抑える変速箱には,切断器を設置するスピンドルが設置されている.ユニークな水力固定システムが,パイプやスロットに損傷を与えることなく,キャッシュを固定し,ストレートします.特殊な高速鋼の円形サーがスロットを切る. 冷却液の継続的な適用は,パイプの金属工学的な整合性を維持します. 余分な金属は除去されず,指定されたオープンエリア内に留まりながら最大パイプ強さは保証されます.
特徴
仕様
| スピンドルボックス | パイプOD | 60~177.8mm/7" |
| スピンドル番号 | 22 | |
| スピンドルの中心距離 | 152.4mm/6" | |
| フレッシング切断器の最大直径 | 75mm | |
| 一つのスピンドルで切断器の量 | 1から4まで | |
| ストレート スロット幅 | 0.3-3mm | |
| スピンドル 回転速度 | 100~800回転/分 | |
| メインモーターパワー | 2×11 kW | |
| 上下回転する | 200mm | |
| Z軸のサーボモーターの電源/トルク | 2 x 1.5 kW/4.77 Nm | |
| Z軸 最大移動速度 | 2000mm/min | |
| Z軸の精度 | 0.5 mm/r | |
| パイプ回転指数位置付けシステム | 一軸のサーボモーターの動力/トルク | 1 kW/4.77 Nm |
| 軸最大回転速度 | 20R/分 | |
| 軸の回転精度 | 6.279度/r | |
| X軸のサーボモーターの電源 | 1 kW/4.77 Nm | |
| X軸 最大回転速度 | 8000mm/min | |
| X軸最大回転精度 | 11.3 mm/r | |
| 列車の長さ | 14000 mm | |
| パイプを動かすストローク | 12000 mm | |
| パネウマ系 | 圧縮気圧 | >0.5 MPa |
| 冷却システム | 冷却 | 液体冷却液 |
| 切断 複合ポンプ流量 | 200L/分 | |
| 切る 複合ポンプの電源 | 2 x 0.45 kW | |
| 電気システム | コントローラー | PLC |
| CNC軸番号 | 4 | |
| 総電源 | 32 kW | |
| 機械体サイズ | L × W × H (mm) | 4300×1800×2550 |
| パイプフィッダーシステム 鉄道長さ | 12000 mm | |
| 総重量 | 約14トン | |
詳細 な 画像
PSM-22 スロッティング マシン 刃 油管 スロッティング 切断 長さ 76.4 mm 幅 3 mm
注文情報
| 命令コード | PSM-220 |
| 梱包 | N/A |
| パッケージのサイズ | N/A |
| 梱包重量 | 14000Kg |
| 配達時間 | 支払いの70日後 |
CNCパイプスロットリングマシン PSM-220 Youtubeビデオリンク: https://www.youtube.com/watch?v=sm_vTdOgPBU
