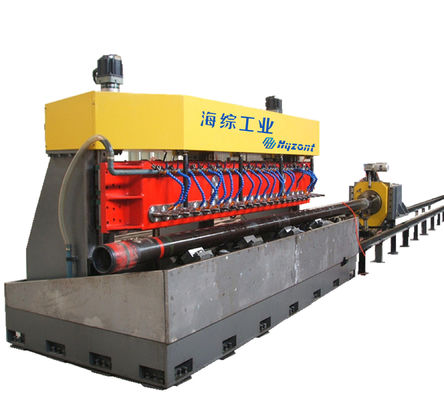

細長かったはさみ金のためのCNCによって制御された自動スロット マシンは多紡錘を切りました
プロダクト細部
| 名前: | 細長かったはさみ金CNCは打抜き機を見ました | モデル: | PSM-220 |
|---|---|---|---|
| 適用: | 油井または井戸細長かったはさみ金の製造 | 管OD: | Φ60-Φ177.8mm |
| 壁厚さ: | 1-12mm | 紡錘: | 22 |
| スロット幅: | 0.3-3mm | 最高鋸歯の直径を: | 76mm |
| 総重量: | おおよそ14ton | 起源を置いて下さい: | 中国 |
| ハイライト |
管のスロット マシン,自動スロット マシン,Automatic CNC Slotting |
||
製品の説明
CNC制御マルチスピンドルパイプスロッティングマシン（スロットライナーカット用）
モデル：PSM-220
用途
これは、16または22のスピンドルを備え、各スピンドルに最大4つのソーカッターを取り付けて石油井戸用スロットライナーを加工するための特殊設計マシンです。このフライス盤は、外径7インチ、長さ46フィートまでのケーシングまたはチューブに直線スロットを備えたスロットライナーを製造します。
- APIスロットライナーパーフォレーティング
- 水井戸用スロットライナーパーフォレーティング
- スロットライナーソーブレード切断
特徴
- パイプ回転インデックスおよびポジショニングシステムにより、パイプを安定かつまっすぐに保持
- 合計22スピンドルによる切削効率の大幅な向上
- コンピューター制御で使いやすい
- チューブまたはケーシングでのカスタマイズ可能
仕様
| スピンドルボックス | パイプ外径 | Φ60-Φ177.8mm |
| スピンドル数 | 22 | |
| スピンドル中心間距離 | 152.4mm | |
| 最大フライス盤カッター径 | Φ75mm | |
| 1スピンドルあたりのソーカッター数 | 1-4 | |
| 直線スロッティング幅 | 0.3-3mm | |
| スピンドル回転速度 | 100〜800r/min | |
| 主モーター出力 | 2×11Kw | |
| スピンドル昇降ストローク | 200mm | |
| Z軸サーボモーター出力/トルク | 2X1.5Kw/4.77Nm | |
| Z軸最大移動速度 | 2000mm/min | |
| Z軸精度 | 0.5mm/r | |
| パイプ回転インデックスポジショニングシステム | A軸サーボモーター出力/トルク | 1KW/4.77Nm |
| A軸最大回転速度 | 20R/Min | |
| A軸回転精度 | 6.279度/r | |
| X軸サーボモーター出力 | 1KW/4.77Nm | |
| X軸最大回転速度 | 8000mm/min | |
| X軸最大回転精度 | 11.3mm/r | |
| レール長 | 14000mm | |
| パイプ移動ストローク | 12000mm | |
| 空圧 システム | 圧縮空気圧 | >0.5Mpa |
| 冷却システム | 冷却 | 液体クーラント |
| 切削コンパウンドポンプ流量 | 200L/min | |
| 切削コンパウンドポンプ出力 | 2×0.45kW | |
| 電気システム | コントローラー | PLC |
| CNC軸数 | 4 | |
| 総電力 | 32kW | |
| 機械本体サイズ | 長さx幅x高さ（mm） | 4300x1800x2550 |
| パイフィーダーシステムレール長 | 12000mm | |
| 総重量 | 約14トン | |
詳細画像
nbsp; CNCチューブスロッティングマシン（各スピンドルに4つのソーカッター付き）
nbsp; CNCパイプスロッティングマシンによるスロットライナー加工
注文情報
| Order Code | PSM-220 |
| 梱包 | N/A |
| 梱包サイズ | N/A |
| 梱包重量 | 14000Kg |
| 納期 | 支払い後70日 |
CNCパイプスロッティングマシン PSM-220YouTube動画リンク:
https://www.youtube.com/watch?v=sm_vTdOgPBU
