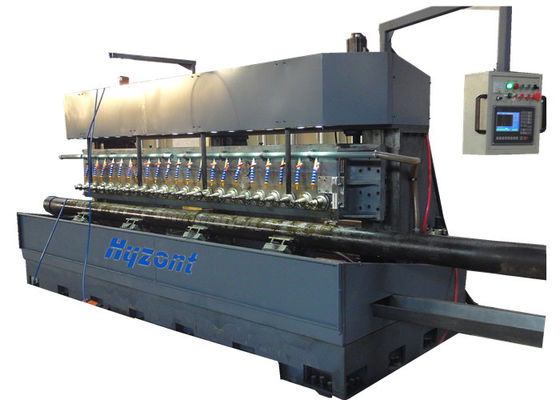

馬小屋7"独特な油圧締め金で止めるシステムが付いているオイル管のスロット マシン
プロダクト細部
| 名前: | 細長かったはさみ金CNCは見ました打抜き機（CNCの管のスロット マシン）を | モデル: | PSM-220 |
|---|---|---|---|
| 適用: | 油井または井戸細長かったはさみ金の製造 | 管OD: | Φ60-Φ177.8mm |
| 壁厚さ: | 1-12mm | 紡錘: | 22か16 |
| スロット幅: | 0.3-3mm | 最高鋸歯の直径を: | 76mm |
| ハイライト |
油圧クランプスロッター,7インチオイルパイプスロッティング,安定したPSM-220マシン |
||
製品の説明
22スピンドルパイプミル機 パイプスロッティングマシン 7インチオイルチュービング切断機
モデル: PSM-220
用途
当社のスロッティングマシンは、直径7〜12インチまでのパイプサイズに対応し、一度に最大46フィートの長さを製造できます。この非常に剛性があり安定した装置により、パイプを精密な公差で加工でき、クリーンな開口部と一貫したスロット幅と長さを実現します。独自の油圧クランプシステムにより、パイプやスロットを損傷することなくケーシングを固定およびまっすぐにします。特殊ハイス鋼円形ソーがスロットを切断します。連続的なクーラントの適用により、パイプの冶金学的完全性が維持されます。過剰な金属は除去されず、指定された開口面積内に収まりながら、パイプの強度を最大限に確保します。すべてのスロッティングマシンにはCNCインデックスシステムが装備されており、スロットが管のラジアル方向とアキシャル方向の両方に正確に配置されることを保証します。これにより、すべての仕様が達成され、設置のための最大の強度が維持されます。
特徴
仕様
| スピンドルボックス | パイプOD | 60-177.8 mm |
| スピンドル数 | 22 | |
| スピンドル中心間距離 | 152.4 mm | |
| 最大ミーリングカッター径 | 75 mm | |
| 1スピンドルあたりのソーカッター数 | 1-4 | |
| ストレートスロッティング幅 | 0.3-3 mm | |
| スピンドル回転速度 | 100-800 r/min | |
| 主モーター出力 | 2×11 kW | |
| スピンドル昇降ストローク | 200 mm | |
| Z軸サーボモーター出力/トルク | 2 x 1.5 kW/4.77 Nm | |
| Z軸最大移動速度 | 2000 mm/min | |
| Z軸精度 | 0.5 mm/r | |
| パイプ回転インデックスポジショニングシステム | A軸サーボモーター出力/トルク | 1 kW/4.77 Nm |
| A軸最大回転速度 | 20R/Min | |
| A軸回転精度 | 6.279度/r | |
| X軸サーボモーター出力 | 1 kW/4.77 Nm | |
| X軸最大回転速度 | 8000 mm/min | |
| X軸最大回転精度 | 11.3 mm/r | |
| レール長 | 14000 mm | |
| パイプ移動ストローク | 12000 mm | |
| 空圧システム | 圧縮空気圧 | >0.5 MPa |
| 冷却システム | 冷却 | 液体クーラント |
| カッティングコンパウンドポンプ流量 | 200L/min | |
| カッティングコンパウンドポンプ出力 | 2 x 0.45 kW | |
| 電気システム | コントローラー | PLC |
| CNC軸数 | 4 | |
| 総出力 | 32 kW | |
| 機械本体サイズ | L x W x H(mm) | 4300x1800x2550 |
| パイプフィーダーシステムレール長 | 12000 mm | |
| 総重量 | 約14トン | |
詳細写真
PSM-220 CNCパイプスロッティングマシン スロットライナー内部ビュー
注文情報
| 注文コード | PSM-220 |
| 梱包 | N/A |
| 梱包サイズ | N/A |
| 梱包重量 | 14000Kg |
| 納期 | 支払い後70日 |
CNCパイプスロッティングマシン PSM-220 Youtube動画リンク: https://www.youtube.com/watch?v=sm_vTdOgPBU
