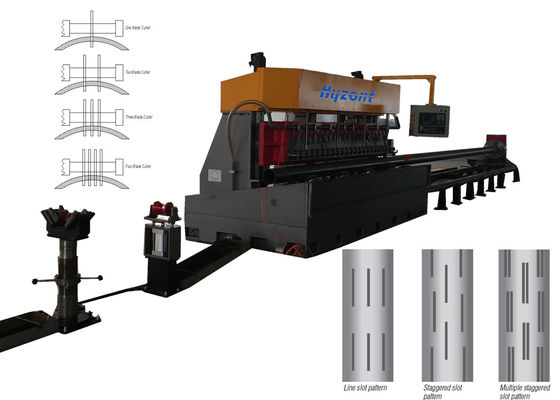

CNCインデクシング システムが付いている生産率の管の打ち抜く機械
プロダクト細部
| 名前: | 細長かったはさみ金CNCは見ました打抜き機（CNCの管のスロット マシン）を | モデル: | PSM-220 |
|---|---|---|---|
| 適用: | 油井または井戸細長かったはさみ金の製造 | 管OD: | Φ60-Φ177.8mm |
| 壁厚さ: | 1-12mm | 紡錘: | 22か16 |
| スロット幅: | 0.3-3mm | 最高鋸歯の直径を: | 76mm |
| ハイライト |
CNCインデキシング穴あけ,高生産性スロッティング,パイプ穴あけ機 |
||
製品の説明
パイプスロッティングマシン CNC制御 スロッテッドライナー加工機 モデル: PSM-220
用途
スロット長 - 高生産率で精密にカットされ、スロット幅に応じて1インチから3インチの長さで、IDとODの仕様に正確に合わせることができます。
最も一般的なスロット長は以下の通りです。
特に指定がない限り、スロッテッドライナーは1フィートあたり4列でカットされ、列は互いに50%オフセットで千鳥配置されます。列を千鳥配置することで、パイプ本来の強度と完全性を最大限に維持します。さらに、スロットがパイプ表面に均等に分布すると、排水がより効率的になります。
すべてのスロッティングマシンにはCNCインデキシングシステムが装備されており、スロットが管の両方で半径方向および軸方向に正確に配置されることを保証します。これにより、すべての仕様が達成され、設置のための最大の強度が維持されます。
当社のスロッティングマシンは、最大7～12インチのパイプサイズに対応できるように設計されており、一度に最大46フィートの長さを製造できます。この非常に剛性があり安定した装置により、パイプを精密な公差で加工でき、クリーンな開口部と一貫したスロット幅と長さを実現します。 独自の油圧クランプシステムにより、パイプやスロットを損傷することなくケーシングを固定およびまっすぐにします。特殊ハイス鋼円形ソーがスロットを切断します。連続的なクーラントの適用により、パイプの冶金的完全性が維持されます。過剰な金属は除去されず、指定された開口面積内に留まりながら、パイプの最大強度が保証されます。
特徴
仕様
| スピンドルボックス | パイプOD | 60-177.8 mm |
| スピンドル数 | 22 | |
| スピンドル中心間距離 | 152.4 mm | |
| 最大フライス盤径 | 75 mm | |
| 1スピンドルあたりのソーカッター数 | 1-4 | |
| ストレートスロッティング幅 | 0.3-3 mm | |
| スピンドル回転速度 | 100-800 r/min | |
| 主モーター出力 | 2×11 kW | |
| スピンドル昇降ストローク | 200 mm | |
| Z軸サーボモーター出力/トルク | 2 x 1.5 kW/4.77 Nm | |
| Z軸最大移動速度 | 2000 mm/min | |
| Z軸精度 | 0.5 mm/r | |
| パイプ回転インデックス位置決めシステム | A軸サーボモーター出力/トルク | 1 kW/4.77 Nm |
| A軸最大回転速度 | 20R/Min | |
| A軸回転精度 | 6.279degree/r | |
| X軸サーボモーター出力 | 1 kW/4.77 Nm | |
| X軸最大回転速度 | 8000 mm/min | |
| X軸最大回転精度 | 11.3 mm/r | |
| レール長 | 14000 mm | |
| パイプ移動ストローク | 12000 mm | |
| 空圧システム | 圧縮空気圧 | >0.5 MPa |
| 冷却システム | 冷却 | 液体クーラント |
| カッティングコンパウンドポンプ流量 | 200L/min | |
| カッティングコンパウンドポンプ出力 | 2 x 0.45 kW | |
| 電気システム | コントローラー | PLC |
| CNC軸数 | 4 | |
| 総電力 | 32 kW | |
| 機械本体サイズ | L x W x H(mm) | 4300x1800x2550 |
| パイプフィーダーシステムレール長 | 12000 mm | |
| 総重量 | 約14トン | |
詳細画像
PSM-22 スロッティングマシン
ソーブレードオイルチューブスロット切断 最大76.4長、幅3mm
注文情報
| 注文コード | PSM-220 |
| 梱包 | N/A |
| 梱包サイズ | N/A |
| 梱包重量 | 14000Kg |
| 納期 | 支払い後70日 |
CNCパイプスロッティングマシン PSM-220 YouTube動画リンク: https://www.youtube.com/watch?v=sm_vTdOgPBU
